Вводы в здание

Характеристика элементов системы внутреннего водопровода

Вводом внутреннего водопровода считается участок трубопровода, соединяющий наружный водопровод с внутренней водопроводной сетью до водомерного узла или запорной арматуры, размещенной внутри здания

Ввод желательно делать в ту часть здания, где сосредоточено большое количество водоразборной арматуры. При равномерном распределении санитарно-технических приборов в здании предпочтительным является ввод в среднюю часть здания (рис. 3.5).

Ввод прокладывается кратчайшим путем от здания к наружной сети и вводится в здание перпендикулярно стене. В месте присоединения ввода к наружной водопроводной сети устраивают колодец диаметром не менее 700 мм, в котором размещают запорную арматуру (вентиль или задвижку) для отключения ввода. Желательно ввод присоединять к имеющемуся колодцу, если он расположен не дальше 15 м от здания.

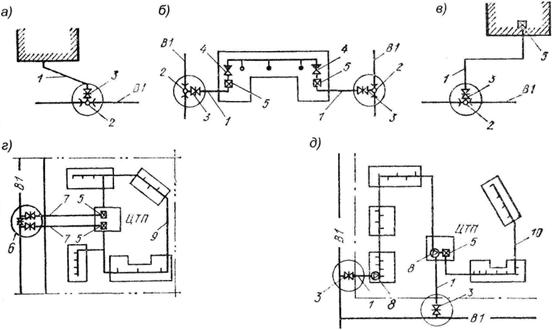

Рис. 3.5. Схемы устройства вводов в здания:

(а – косой ввод; б – кольцевание двумя вводами; в – перелом ввода; г – два ввода в ЦТП;

д – кольцевание двумя вводами с пожарными насосами)

1 – ввод; 2 – врезка ввода в наружную сеть; 3 – задвижка; 4 – обратный

клапан; 5 – водомерные узлы; 6 – разделительная задвижка;

7 – вводы в одной траншее; 8 – пожарные насосы; 9 – кольцевая сеть;

10 – тупиковая сеть

Для устройства вводов применяют чугунные раструбные водопроводные трубы диаметром 50, 100 мм и более, стальные оцинкованные трубы с противокоррозионной битумной изоляцией (при диаметрах менее 50 мм), пластмассовые трубы (в отдельных случаях).

Глубина заложения труб вводов зависит от глубины заложения наружной водопроводной сети, т.е. вводы размещают ниже глубины промерзания грунта.

H_зал = h_пром + 0,5 м,

где h_пром – глубина промерзания грунта в данной местности. Минимальная глубина, равная 0,7 м до верха трубы, назначается из условий защиты трубопровода от механических повреждений наземным транспортом. Минимальная глубина укладки ввода (при отсутствии промерзания грунта) составляет 1 м.

Число вводов зависит от режима подачи воды потребителям.

Для возможности опорожнения ввод укладывают с уклоном 0,005 в сторону наружной водопроводной сети.

Проход ввода через отверстие фундамента здания или стены подвала устраивают в стальной гильзе, диаметр которой на 400 мм больше диаметра ввода.
