Полуавтоматическая (дренчерная) система пожаротушения

Дренчерные полуавтоматические установки бывают

· заливные (во взрывоопасных помещениях),

· сухотрубные.

Оборудование этих установок состоит из

· сети с открытыми оросителями (дренчерами),

· автоматического и основного водопитателей,

· узла управления в виде запорной арматуры или клапанов группового действия, которые открываются только при возникновении пожара (рис. 3.23).

При включении установки образуется водяная завеса, которая предотвращает распространение пожара в другие помещения.

На рис. 3.24приведена схемадренчерной установки, работа которой может быть автоматизирована с помощью спринклерных контрольных головок (оросителей), легкоплавких замков с тросовым управлением или термоэлектрических датчиков.

Дренчер состоит из головки с диафрагмой, рамы, розетки. Размещают дренчеры на расстоянии не более 3 м друг от друга и не более 1,5 м от стен защищаемого помещения.

Рис. 3.23. Схема клапана группового действия дренчерной системы:

1 – натяжное устройство; 2 – трос; 3 – легкоплавкий замок; 4 – побудительный клапан;

5 – кран; 6 – спринклер; 7 – манометры; 8 – побудительный трубопровод;

9 – главный стояк дренчерной сети; 10 – двухтарельчатый клапан;

11 – контактный электровыключатель сигнала и насоса; 12 – корпус;

13 – главная задвижка; 14 – труба от водопитателя; 15 – диафрагма

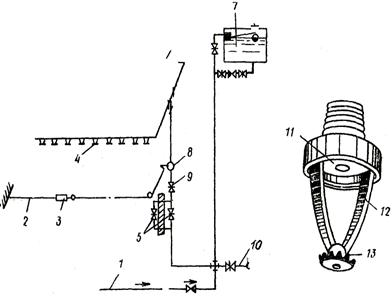

Рис. 3.24. Дренчерная полуавтоматическая система противопожарного водоснабжения:

1 – подача воды от основного водопитателя; 2 – трос;

3 – легкоплавкий замок; 4 – дренчеры; 5 – задвижки управления;

6 – распределительная сеть; 7 – водонапорный бак (автоматический водопитатель);

8 – клапан группового действия; 9 – главная задвижка;

10 – резервный водопитатель; 11 – корпус дренчера;

12 – рамка; 13 – розетка
