Устройство DVD

Внешне DVD-диск напоминает CD: оба являются оптическими дисками диаметром 12 см и толщиной 1,2 мм. Аналогичны они и по принципам записи цифровой информации. Оба состоят из прозрачной полимерной подложки, отражающего слоя и вспомогательного защитного слоя, придающего им необходимую жесткость. В отражающем слое тем или иным образом формируется своеобразная матрица – в виде закрученной в спираль дорожки с «дырками» (питами). Считывание информации производится лазерным лучом, сканирующим отражающую поверхность. При попадании в дырку луч отражается точно на регистрирующий детектор, его сигнал превышает заданный порог, что и соответствует логической единице. При отсутствии дырки луч рассеивается, сигнал с детектора оказывается ниже заданного порога – фиксируется логический ноль.

CD- и DVD-диски во многом подобны, но их ключевые физические параметры значительно отличаются. Послойная структура одной



половины DVD-диска показана на рис. 8.3.

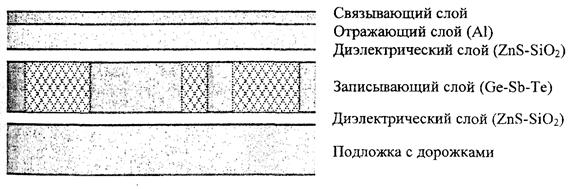

Рис. 8.3. Послойная структура одной половины DVD-диска



Главное преимущество DVD-дисков – более высокая информационная емкость – стало возможным в силу ряда технологических решений (рис. 8.4):

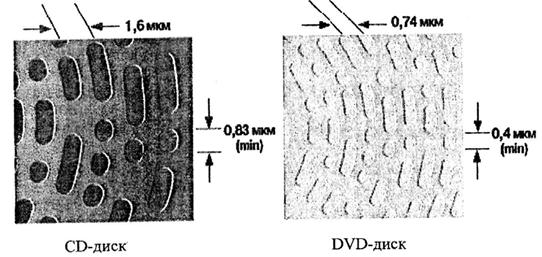

Рис. 8.4. Ширина дорожки и размер питов CD- и DVD-дисков

− в два раза уменьшены геометрические размеры пит;

− более чем в два раза уменьшен шаг спирали между соседними

дорожками;

− для надежного считывания столь «малых» пит применяются лазерный луч с меньшей длиной волны;

− используются более эффективные схемы модуляции цифровых данных и улучшенная схема коррекции ошибок, что позволило на порядок повысить надежность считывания данных.

Стандарт DVD позволяет реализовать несколько различных конструкций диска. Это односторонние или двусторонние диски, с одним или двумя несущими информацию слоями на каждой стороне. Один слой толщиной 0,6 мм может вместить до 4,7 Гбайт информации, а весь диск – до 17 Гбайт.

Возможны четыре разновидности DVD-дисков: DVD-5, DVD-9, DVD-10 и hDVD-18. DVD-5 (рис. 8.5) – это первая рыночная версия DVD диска – односторонний диск с однослойной записью и емкостью

4,7 Гбайт.

Рис. 8.5. Структура диска DVD-5

DVD-9. С каждой стороны диска может быть не один, а два рабочих информационных слоя (рис. 8.6). Если первый из них – «основной» – выполняется по стандартной технологии создания пит (прессования или выжигания) и напыления отражающего слоя, то второй – полупрозрачный (коэффициент отражения 40%) – наносится поверх первого.

Рис. 8.6. Структура диска DVD-9

DVD-10. В принципе это два диска DVD-5, соединенные вместе

(рис. 8.7). Однослойный двухсторонний диск обеспечивает емкость 9,4



Гбайт. Чтобы считывать информацию с двух сторон диска используется один лазер. На сегодняшний день ни один из производителей оборудования не объявил о Разработке модели, которая позволяла бы воспроизводить такие диски без переворачивания. Впрочем, это и не нужно, так как обычно на таких дисках записываются фильмы в двух версиях: на одной стороне – широкоэкранная версия, на другой – обычная.

Рис. 8.7. Структура диска DVD-10
