Пружинные манометры




Классификация пружинных приборов для измерения давления по типу

чувствительного элемента

1) приборы с трубчатой пружиной, или собственно пружинные (рис.4.2а, б);

2) мембранные приборы, у которых упругим элементом служит мембрана (рис.4.2в), анероидная или мембранная коробка (рис.4.2г, д), блок анероидных или мембранных коробок (рис.4.2е, ж);

3) пружинно - мембранные с гибкой мембраной (рис.4.2з);

4) приборы с упругой гармониковой мембраной (сильфоном) (рис.4.2к);

5) пружинно - сильфонные (рис.4.2и).

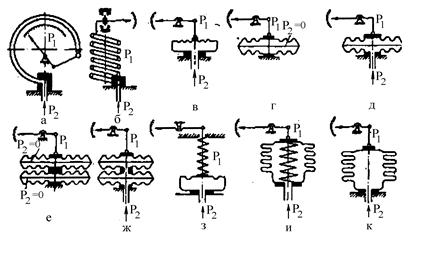

Рис. 1. Типы пружинных устройств



Рис. 4.2. Виды упругих чувствительных элементов



Действие пружинных приборов основано на измерении величины деформации различного вида упругих элементов. Деформация упругого чувствительного элемента преобразуется передаточными механизмами того или иного вида в угловое или линейное перемещение указателя по шкале прибора.

Наиболее широко применяются приборы (манометры, вакуумметры, мановакуумметры и дифманометры) с одновитковой трубчатой пружиной.

Основная деталь прибора с одновитковой трубчатой пружиной – согнутая по дуге окружности трубка эллиптического или плоскоовального сечения (рис. 4.3). Одним концом трубка заделана в держатель, оканчивающийся ниппелем с резьбой для присоединения к полости, в которой измеряется давление. Внутри держателя есть канал, соединяющийся с внутренней полостью трубки. Если в трубку подать жидкость, газ или пар под избыточным давлением, то кривизна трубки уменьшится, и она распрямляется; при создании разрежения внутри трубки кривизна ее возрастает, и трубка скручивается. Так как один конец трубки закреплен, то при изменении кривизны трубки ее свободный конец перемещается по траектории, близкой к прямой, и при этом воздействует на передаточный механизм, который поворачивает стрелку показывающего прибора. Свойство изогнутой трубки некруглого сечения изменять величину изгиба при изменении давления в ее полости, является следствием изменения формы сечения. Под действием измеряемого давления внутри трубки эллиптическое или плоскоовальное сечение, деформируясь под действием силы F=P*S, где S – площадь воздействия давления, приближается к круговому сечению (малая ось эллипса или овала увеличивается, а большая уменьшается)
