Вольфрамокобальтовые сплавы (ВК)

Твердые сплавы

Твердые сплавы являются основным инструментальным материалом, обеспечивающим высокопроизводительную обработку материалов резанием. Сейчас общее количество твердосплавного инструмента, применяемого в механообрабатывающем производстве, составляет до 30%, причем этим инструментом снимается до 65% стружки, так как скорость резания, применяемая при обработке этим инструментом в 2-5 раз выше, чем у быстрорежущего инструмента.

Твердые сплавы получают методами порошковой металлургии в виде пластин. Основными компонентами таких сплавов являются карбиды вольфрама WC, титана TiC, тантала TaC и ниобия NbC, мельчайшие частицы которых соединены посредством сравнительно мягких и менее тугоплавких связок из кобальта или никеля в смеси с молибденом.

Твердые сплавы по составу и областям применения можно разделить на четыре группы: вольфрамокобальтовые (WC-Co), титановольфрамокобальтовые (WC-TiC-Co), титанотанталовольфрамокобальтовые (WC-TiC-TaC-Co), безвольфрамовые (на основе TiC, TiCN с различными связками).

Вольфрамокобальтовые сплавы (группа ВК) состоят из карбида вольфрама(WC) и кобальта. Сплавы этой группы различаются содержанием в них кобальта, размерами зерен карбида вольфрама и технологией изготовления. Для оснащения режущего инструмента применяют сплавы с содержанием кобальта 3-10%.

В табл. 2.3 приведены состав и характеристики основных физико-механических свойств твердых сплавов, в соответствии с ГОСТ 3882-74.

Таблица 2.3 - Состав и характеристики основных физико-механических свойств сплавов, на основе WC-Co (группа ВК)

Сплав	Состав сплава, %	Характеристики физико-механических свойств
WC	TaC	Co	Предел прочности при изгибе sизг, Мпа, не менее	Плотность r×10^-3, кг/м^3	HRA, не менее
ВК3		-			15,0-15,3	89,5
ВК3-М		-			15,0-15,3	91,0
ВК4		-			14,9-15,2	89,5
ВК6		-			14,6-15,0	88,5
ВК6-М		-			14,8-15,1	90,0
ВК6-ОМ					14,7-15,0	90,5
ВК8		-			14,4-14,8	87,5
ВК10		-			14,2-14,6	87,0
ВК10-М		-			14,3-14,6	88,0
ВК10-ОМ					14,3-14,6	88,5

В условном обозначении сплава цифра показывает процентное содержание кобальтовой связки. Например обозначение ВК6 показывает, что в нем 6% кобальта и 94% карбидов вольфрама.

При увеличении в сплавах содержания кобальта в диапазоне от 3 до 10% предел прочности, ударная вязкость и пластическая деформация возрастают, в то время как твердость и модуль упругости уменьшаются. С ростом содержания кобальта повышаются теплопроводность сплавов и их коэффициент термического расширения (рис. 2.2).

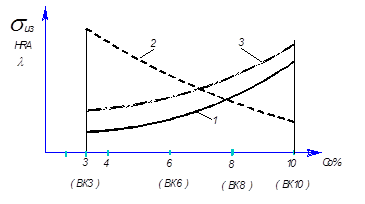

1) Прочность на изгиб sизг; 2) Твердость – HRA; 3) Теплопроводность - λ

Рисунок 2.2 – Влияние кобальта на свойства твердого сплава группы (ВК)

Из всех существующих твердых сплавов, сплавы группы ВК при одинаковом содержании кобальта обладают более высокими ударной вязкостью и пределом прочности при изгибе, а также лучшей тепло- и электропроводностью. Однако стойкость этих сплавов к окислению и коррозии значительно ниже, кроме того, они обладают большой склонностью к схватыванию со стружкой при обработке резанием. При одинаковом содержании кобальта физико-механические и режущие свойства сплавов в значительной мере определяются средним размером зерен карбида вольфрама (WC). Разработанные технологические приемы позволяют получать твердые

сплавы, в которых средний размер зерен карбидной составляющей может изменяться от долей микрометра до 10-15 мкм.

Сплавы с размерами карбидов от 3 до 5 мкм относятся к крупнозернистым и обозначаются буквой В (ВК6-В), с размерами карбидов от 0,5 до 1,5 мкм буквой М (мелкозернистым ВК6-М), а с размерами, когда 70% зерен менее 1,0 мкм – ОМ (особо мелкозернистым ВК6-ОМ). Сплавы с меньшим размером карбидной фазы более износостойкие и теплостойкие, а также позволяют затачивать более острую режущую кромку (допускают получение радиуса округления режущей кромки до 1,0-2,0 мкм).

Физико-механические свойства сплавов определяют их режущую способность в различных условиях эксплуатации.

С ростом содержания кобальта в сплаве его стойкость при резании снижается, а эксплуатационная прочность растет.

Эти закономерности и положены в основу практических рекомендаций по рациональному применению конкретных марок сплавов. Так, сплав ВК3 с минимальным содержанием кобальта, как наиболее износостойкий, но наименее прочный рекомендуется для чистовой обработки с максимально допустимой скоростью резания, но с малыми подачей и глубиной резания, а сплавы ВК8, ВК10М и ВК10-ОМ – для черновой обработки с пониженной скоростью резания и увеличенным сечением среза в условиях ударных нагрузок.
