Неодинаковые схемы соединения обмоток трансформаторов

При неодинаковых схемах соединения обмоток, например звезда-треугольник, токи со стороны обмотки, соединенной в звезду, и токи со стороны обмотки, соединенной в треугольник, оказываются сдвинутыми относительно друг друга на некоторый угол, который зависит от схемы соединения обмоток. Для обычно применяемой группы Υ/∆-11 вторичный ток опережает первичный на угол 30°. Угловой сдвиг токов создаёт небаланс в реле дифференциальной защиты, который нельзя компенсировать подбором витков. Компенсация углового сдвига производится путем специального соединением вторичных обмоток трансформаторов тока. Для этого на стороне звезды трансформаторы тока соединяются в треугольник, а на стороне треугольника – в звезду (см. рис. 5.4).

При таком соединении вторичных обмоток ТТ, как показано на рис. 5.4, в трансформаторах тока ТА1, вторичные обмотки которых соединены в треугольник, создается сдвиг токов на такой же угол, как и в соединенной в треугольник обмотке НН трансформатора, что и обеспечивает совпадение фаз вторичных токов.

Современные цифровые защиты (фирм ABB, SIEMENS, ALSTOM, GE) получают разность фазных токов математическим путём. У таких защит трансформаторы тока со всех сторон соединяются в звезду, а группа соединений трансформатора и полярность ТТ вводится в реле в виде уставки. Соединение в звезду выгоднее в части величины нагрузки на трансформаторы тока (при соединении трансформаторов тока в треугольник нагрузка на трансформаторы тока вырастает в 3 раза).

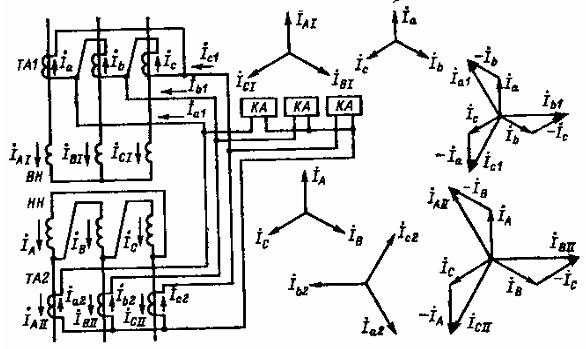

Рис. 5.4. Прохождение токов и векторные диаграммы токов в ДЗТ с соединением обмоток по схеме звезда-треугольник, поясняющие принцип компенсации углового сдвига

Соединение трансформаторов тока в треугольник на стороне трансформатора, где первичные обмотки соединены в звезду, имеет и преимущество. Если нейтраль трансформатора заземлена, то при замыкании на землю протекает ток от заземленной нейтрали к месту КЗ. При установке трансформаторов тока только на выводах и схеме соединения трансформаторов тока - звезда протекает несбалансированный ток нулевой последовательности, который при схеме соединения ТТ – треугольник замыкается внутри треугольника и в реле не попадает.

Таким образом, состояние нейтрали соединенной в звезду обмотки трансформатора не влияет на работу дифзащиты. Цифровые защиты исключают влияние тока нулевой последовательности математическим путем, поэтому, трансформаторы тока можно соединить в звезду.
