Выбор трансформаторов тока

Исходные данные. Все трансформаторы тока выбираются, как и другие аппараты, по номинальному току и напряжению установки и проверяются на термическую и электродинамическую стойкость при КЗ. Кроме того, ТТ, используемые в цепях релейной защиты, проверяются на значение погрешности, которая, как указывалось выше, не должна превышать 10% по току и 7° по углу. Для проверки по этому условию в информационных материалах заводов – поставщиков ТТ и в другой справочной литературе даются характеристики и параметры ТТ:

1. Кривые зависимости 10%-ной кратности от сопротивления нагрузки , подключённой к вторичной обмотке ТТ. Десятипроцентной кратностью называется отношение, т.е. кратность, первичного тока, проходящего через ТТ, к его номинальному току, при которой токовая погрешность ТТ составляет 10% при заданной нагрузке . Угловая погрешность при этом достигает 7° (рис. 2.4).

Таким образом, зная кратность первичного тока, проходящего через ТТ, можно по кривым 10%-ной кратности для данного типа ТТ определить допустимую нагрузку , при которой погрешность ТТ не будет превышать 10%. И, наоборот, зная действительное значение нагрузки, которая подключена (или должна быть подключена) к вторичной обмотке ТТ , можно по кривым 10%-ной кратности определить допустимую кратность первичного тока при которой токовая погрешность ТТ также не будет превышать 10%.

2. Кривые зависимости предельной кратности К ₁₀ от сопротивления нагрузки , подключённой к вторичной обмотке (для трансформаторов тока, выпущенных в соответствии с ГОСТ 7746-78 *Е). Согласно указанному ГОСТ предельной кратностью К ₁₀ называется наибольшее отношение, т.е. наибольшая кратность, первичного тока, проходящего через ТТ, к его номинальному току, при которой полная погрешность ТТ (ε) при заданной вторичной нагрузке не превышает 10%. При этом гарантируемая предельная кратность при номинальной вторичной нагрузке называется номинальной предельной кратностью.

Аналогично рассмотренному выше, можно, пользуясь кривыми предельной кратности, определить либо допустимую нагрузку по известной кратности первичного тока, либо допустимую кратность первичного тока по известной нагрузке, при которых полная погрешность ТТ не будет превышать 10%.

3. Типовые кривые намагничивания, представляющие собой зависимость максимальных значений индукции (В) в сердечнике от действующих значений напряжённости магнитного поля Н при средней длине магнитного пути; определённом сечении сердечника; номинальном значении магнитодвижущей силы (А).

(2.11)

Напряжённость магнитного поля (А/см) выражается формулой:

(2.12)

где – намагничивающий ток, А; – средняя длина магнитного пути, см.

Таким образом, эта характеристика является характеристикой железа, из которого сделан ТТ, а для конкретного трансформатора тока она пересчитывается в вольт-амперную с учётом числа витков и геометрических размеров сердечника.

Определив В по указанной формуле, по кривой намагничивания определяют Н, ток намагничивания , а затем вторичный ток ТТ:

(2.13)

Следует иметь в виду, что ГОСТ допускает 20% отклонение характеристик от типовой. Поэтому рассчитанную характеристику нужно понизить по напряжению на 20%.

Действительные характеристики намагничивания (называются ниже вольт-амперными), представляющие собой зависимость напряжения на зажимах вторичной обмотки ТТ от проходящего по этой обмотке тока намагничивания, т.е. . Пользуясь действительными характеристиками намагничивания, можно также определить и и оценить допустимость полученной погрешности. Эта характеристика снимается непосредственно на используемом трансформаторе тока.

Нагрузка вторичной обмотки трансформаторов тока. Нагрузка вторичной обмотки ТТ складывается из последовательно включённых сопротивлений: реле, приборов, жил контрольного кабеля, переходного сопротивления в месте контактных соединении:

(2.14)

Для упрощения расчётов производится арифметическое, а не геометрическое сложение полных и активных сопротивлений. Нагрузка вторичной обмотки ТТ зависит также от схемы их соединения и вида КЗ. Поэтому нагрузка должна определяться для наиболее загруженного ТТ с учётом схемы соединения и для такого вида КЗ, при котором получаются наихудшие результаты.

Расчётные формулы для наиболее распространенных схем соединения вторичных обмоток ТТ и при различных видах КЗ приведены в табл. 2.1.

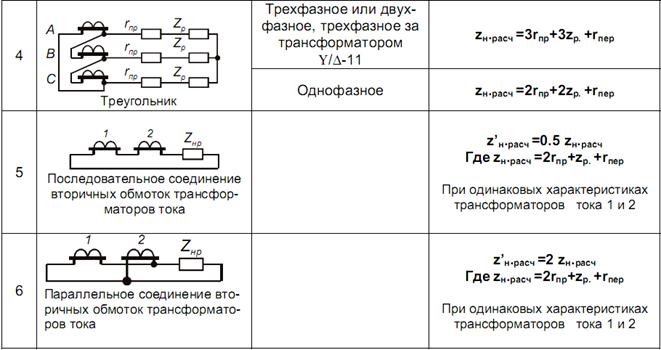

Таблица 2.1.

Расчёт нагрузки в зависимости от схемы соединения ТТ

Примечания: 1. В формулы по пп. 1–4 должно подставляться наибольшее значение (для наиболее загруженной фазы). 2. Величина во всех случаях принимается равна 0,1 Ом.

Проверка трансформаторов тока по действительным характеристикам намагничивания производится в следующем порядке:

1) определяется фактическая нагрузка Z _н подключённая к вторичной обмотке с учётом формул, приведённых в табл. 2.1;

2) определяется расчётный первичный и вторичный токи КЗ которые равны максимальному току КЗ в конце защищаемой зоны (для токовых отсечек ток КЗ равен уставке отсечки);

3) определяется расчётный ток намагничивания, равный ;

4) строится наиболее низкая характеристика намагничивания проверяемых ТТ и по этой характеристике и полученному выше току намагничивания определяется соответствующее ему значение напряжения U ₂;

5) определяется допустимое сопротивление нагрузки, при котором погрешность ТТ не будет превышать 10% по значению и 7° по углу, по формуле.

(2.15)

Для того чтобы погрешность трансформатора тока не превышала допустимых 10%, рассчитанная в п. 1) нагрузка на его вторичную обмотку не должна превышать значения Z _н определённого в п. 5).

Условное обозначение трансформаторов тока:

Т

X

Х

Х -

Х

Х-

Х -

ХХ -

Х/Х

ХХ

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире)

Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире)

Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Конструктивный вариант исполнения, если их несколько (арабские или римские цифры)

Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920 (только для трансформаторов категории размещения 1)

Номинальное напряжение, кВ

М (только для модернизированных изделий)

Обозначение по таблице 3

Обозначение по таблице 2

Обозначение трансформатора

Примечания

1 Буквенная часть условного обозначения представляет серию; совокупность буквенного обозначения, значения номинального напряжения, категории внешней изоляции по длине пути утечки и конструктивного варианта исполнения — тип; приведенное выше обозначение в целом — типоисполнение трансформатора.

2 Для встроенных трансформаторов допускается применение упрощенного условного обозначения.

3 В стандартах на трансформаторы конкретных типов допускается в буквенную часть вводить дополнительные буквы, исключать или заменять отдельные буквы (кроме Т) для обозначения особенностей конкретного трансформатора.

Пример условного обозначения опорного трансформатора тока с литой изоляцией на номинальное напряжение 35 кВ, категории II по длине пути утечки внешней изоляции, с вторичными обмотками классов точности 0,5 (одна) и 10Р (три), на номинальный первичный ток 2000 А, номинальный вторичный ток 1 А, климатического исполнения У, категории размещения 1:

ТОЛ-35 - II- 0,5/10P/10P/10P - 2000/1У1

ГОСТ 7746-2001 ТРАНСФОРМАТОРЫ ТОКА. Общие технические условия
