Вопрос 13

Любое медико-биологическое исследование связанно с получением и регистрации соответствующей информации. Не смотря на разнообразие устройств и методов, употребляемых для этой цели, можно узнать их общие схемы и принципы действия. Для того чтобы получить и зафиксировать информацию о состоянии и параметров медико-биологической системы, необходимо иметь целую совокупность устройств. Первичный элемент этой совокупности называется устройством съема. При диагностики электроды используются еще и для подведения внешнего электромагнитного воздействия например в реографии. Электроды используются также для оказания электромагнитного воздействия с целью лечения и при электростимуляции. К электродам предъявляются определенные требования: они должны быстро фиксироваться и сниматься, иметь высокую стабильность электрических параметров, быть прочными, не создавать помех, не раздражать биологическую ткань. Важная физическая проблема относящаяся к электродам для съема био сигналов, заключается в минимизации потерь полезной информации. Особенно на переходном сопротивлении электрод-кожа для этого используют марлевые салфетки, смоченные физ раствором или электропроводящие пасты. Электроны для съема био сигнала делятся на группы: 1) для кратковременного применения в кабинетах диагностики 2) для длительного использовании за тяжело больными 3) для использовании на подвижных обследуемых в спортивной или космической медицине 4) для экстренного применения в скорой помощи. Для бессознательного больного надежнее использовать игольчатые электроды. Многие медико-биологические характеристики нельзя снять электродами: давление крови, температуры, пульс. Используют датчики. Датчиком называют устройство, преобразующее измеряемую или контролируемую величину в сигнал, удобную для передачи или регистрации. Датчик, к которому подведена измеряемая величина, называется первичным. Датчики бывают: генераторные и параметрические. Генераторные под воздействием измеряемого сигнала не посредственно генерируют напряжение или ток. 1) Они основаны пьезоэлектрическом и 2) термоэлектрическом эффекте 3) индукционном 4) фотоэлектрическом эффекте.

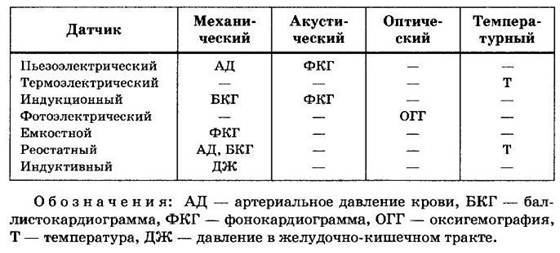

Параметрические датчики под воздействием измеряемого сигнала изменяют, какой либо свой параметр. Они бывают: 1)емкостные 2) реостатные 3) индуктивные. В зависимости от вида энергии различают: механические, акустические, температурные, электрические, оптические датчики.

Конечным элементом технической схемы является регистрирующее устройство.

Устройство отображение – это устройство, которое временно представляет информацию, а при появлении новой информации передняя информация бесследно исчезает (амперметр, вольтметр)

Большое распространение в медицинской электроники получили регистрирующие приборы, которые фиксируют информацию на каком-либо носителе. Их делят на: аналоговые – непрерывные, дискретные и комбинированные. В медицине их называют самописцами. Способы регистрации информации: а) нанесения слоя вещества (красителя) б) изменения состояния вещества носителя (ксерография, магнитная запись) в) снятие слоя вещества с носителя (тепловая запись). Простейшим самописцем является кимограф. Есть и двух координатные самописцы. Электронно-лучевые трубки и вектор-кардиоскоп
