Форма траектории полета пули и ее значение

Полет пули в воздухе

Вылетев из канала ствола, пуля движется по инерции и подвергается действию двух сил силы тяжести и силы сопротивления воздуха

Сила тяжести заставляет пулю постепенно понижаться, а сила сопротивления воздуха непрерывно замедляет движение пули и стремится опрокинуть ее. На преодоление силы сопротивления воздуха затрачивается часть энергии пули

Сила сопротивления воздуха вызывается тремя основными причинами трением воздуха, образованием завихрений образованием бал­листической волны (рис. 4)

Пуля при полете сталкивается с частицами воздуха и заставляет их колебаться. Вследствие этого перед пулей повышается плотность воздуха и образуются звуковые волны, образуется баллистическая волна Сила сопротивления воздуха зависит от формы пули, скорости полета, калибра, плотности воздуха

Рис. 4. Образование силы сопротивления воздуха

Для того чтобы пуля не опрокидывалась под действием силы сопро­тивления воздуха, ей придают с помощью нарезов в канале ствола быстрое вращательное движение. Таким образом, в результате действия на пулю силы тяжести и силы сопротивления воздуха она будет двигаться не равномерно и прямолинейно, а опишет кривую линию - траекторию.

Траекторией называется кривая линия, описываемая центром тяжести пули в полете.

Для изучения траектории приняты следующие определения (рис. 5):

· точка вылета – центр дульного среза ствола, в которой находится центр тяжести пули в момент вылета. Момент вылета - это прохождение дна пули через дульный срез ствола;

· горизонт оружия – горизонтальная плоскость, проходящая через точку вылета;

· линия возвышения – прямая линия, являющаяся продолжением оси канала ствола в момент вылета;

· плоскость стрельбы – вертикальная плоскость, проходящая через линию возвышения;

· линия бросания – прямая линия, являющаяся продолжением оси канала ствола в момент вылета пули;

· угол бросания – угол, заключенный между линией бросания и горизонтом оружия;

· угол вылета – угол, заключенный между линией возвышения и линией бросания;

· точка падения – точка пересечения траектории с горизонтом оружия,

· угол падения – угол в точке падения, заключенный между касательной к траектории и горизонтом оружия,

· полная горизонтальная дальность – расстояние от точки вылета до точки падения,

· вершина траектории – наивысшая точка траектории;

· высота траектории – кратчайшее расстояние от вершины траектории до горизонта оружия,

· восходящая ветвь траектории – часть траектории от точки вылета до ее вершины;

· нисходящая ветвь траектории – часть траектории от вершины до точки падения,

· точка встречи – пересечение траектории с поверхностью цели (земли,преграды),

· угол встречи – угол, заключенный между касательной к траектории и касательной к поверхности цели в точке встречи;

· точка прицеливания – точка на цели или вне ее, в которую наводится оружие,

· линия прицеливания – прямая линия, проходящая от глаза стрелка через середину прорези прицела и вершину мушки в точку прицеливания,

· угол прицеливания – угол, заключенный между линией прицеливания и линией возвышения;

· угол места цели – угол, заключенный между линией прицеливания и горизонтом оружия;

· прицельная дальность – расстояние от точки вылета до пересечения траектории с линией прицеливания;

· превышение траектории над линией прицеливания – кратчайшее расстояние от любой точки траектории до линии прицеливания;

· угол возвышения – угол, заключенный между линией возвышения и горизонтом оружия. От угла возвышения зависит форма траектории

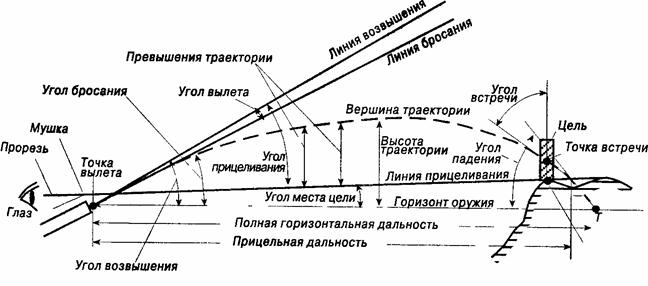

Рис. 5. Элементы траектории полета пули

Траектория пули в воздухе имеет следующие свойства:

· нисходящая ветвь круче восходящей;

· угол падения больше угла бросания;

· окончательная скорость пули меньше начальной;

· наименьшая скорость полета пули при стрельбепод большими углами бросания

· на нисходящей ветви траектории,а при стрельбе под небольшими углами бросания - в точке падения;

· время движения пули по восходящей ветви траектории меньше,чем

· по нисходящей;

· траектория вращающейся пули вследствие понижения под действием силы тяжести и деривации представляет собой линию двоякой кривизны.

Форма траектории зависит от величины угла возвышения (рис.6). С увеличением угла возвышения высота траектории и полная горизонтальная дальность полета пули увеличиваются, но это происходит до известного предела. За этим пределом высота траектории продолжает увеличиваться, а полная горизонтальная дальность начинает уменьшаться.

Рис. 6. Угол наибольшей дальности, настильные,

навесные и сопряженные траектории

Угол возвышения, при котором полная горизонтальная дальность полета пули становится наибольшей, называется углом наибольшей дальности. Величина угла наибольшей дальности для стрелкового оружия 30-35 градусов, а для дальности артиллерийских систем 45-56 градусов.

Траектории, получаемые при углах возвышения, меньших угла наибольшей дальности, называются настильными.

Траектории, получаемые при углах возвышения, больших угла наибольшей дальности, называются навесными. При стрельбе из одного и того же оружия можно получить две траектории с одинаковой горизонтальной дальностью - настильную и навесную. Траектории, имеющие одинаковую горизонтальную дальность при разных углах возвышения, называются сопряженными.

Настильные траектории позволяют:

1. Хорошо поражать открыто расположенные и быстродвижущиеся цели.

2. Успешно вести огонь из орудий по долговременному огневому сооружению (ДОС), долговременной огневой точке (ДОТ), из каменных построек по танкам.

3. Чем настильнее траектория, тем на большем протяжении местности цель может быть поражена с одной установкой прицела (тем меньше влияние на результаты стрельбы оказывают ошибки в определении установки прицела).

Навесные траектории позволяют:

1. Поражать цели за укрытиями и в глубоких складках местности.

2. Разрушать потолочные перекрытия сооружений.

Эти различные тактические свойства настильных и навесных траекторий можно учитывать при организации системы огня. Настильность траектории влияет на дальность прямого выстрела, поражаемого и прикрытого пространства.

Прицеливание (наводка) оружия в цель.

Задачей всякой стрельбы является поражение цели в наиболее короткое время и с наименьшей затратой боеприпасов. Решить эту задачу можно лишь в непосредственной близости к цели и в том случае, если цель неподвижна. В большинстве же случаев поражение цели сопряжено с определенными трудностями, вытекающими из свойств траектории, метеорологических и баллистических условий стрельбы и характера цели.

Пусть цель находится в точке А - в некотором удалении от огневой позиции. Для того чтобы пуля долетела до этой точки, стволу оружия необходимо придать определенный угол в вертикальной плоскости (рис.7).

Но от ветра могут возникнуть боковые отклонения пули. Следовательно, при прицеливании необходимо брать боковую поправку на ветер. Таким образом, чтобы пуля долетела до цели и попала в нее или желаемую точку на ней, необходимо до выстрела придать оси канала ствола определенное положение в пространстве (в горизонтальной и верти­кальной плоскости).

Придание оси канала ствола оружия необходимого для стрельбы положения в пространстве называется прицеливанием или наводкой. Придание оси канала ствола оружия требуемого положения в горизонтальной плоскости называется горизонтальной наводкой, а в вертикальной плоскости - вертикальной наводкой.

Рис. 7. Прицеливание (наводка) с помощью открытого прицела:

О - мушка, а - целик, аО - прицельная линия; сС - ось канала ствола, оО - линия, параллельная оси канала ствола: Н - высота прицела, М - величина перемещения целика;

а - угол прицеливания; Уб - угол боковой поправки

Точное решение задач прицеливания любыми типами прицельных приспособлений зависит от правильной выверки их на оружии. Выверка прицельных приспособлений стрелкового оружия для стрельбы по наземным целям осуществляется в процессе проверки боя оружия и приведения его к нормальному бою.
