Назначение и устройство принадлежностей снайперской винтовки

Ошибки в прицеливании при стрельбе из СВД с ПСО-1

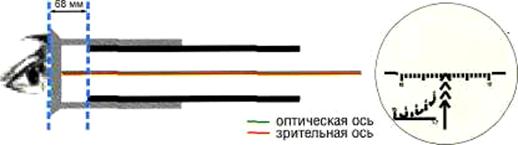

Глаз снайпера расположен на оптической оси прицела и удален от окуляра на 68 мм. Видно все поле зрения.

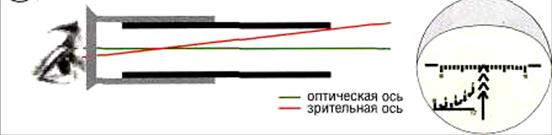

При смещении глаза в какую-либо сторону в поле зрения видна лунообразная тень. Пробоины будут отклоняться в противоположную от тени сторону.

Если глаз расположен близко (далеко) от окуляра. В поле зрения видно круговое затемнение.

Боковой наклон (сваливание) винтовки. Шкала боковых поправок располагается не горизонтально. Пули отклонятся вправо вниз

Принадлежность служит для разборки, сборки, чистки и смазки снайперской винтовки. К принадлежности относится: шомпол, протирка, ершик, отвертка, выколотка, пинал и масленка. Принадлежность (кроме масленки) переносится в сумке для оптического прицела и магазинов.

Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки.

Он состоит из 3 звеньев, свинчиваемых друг с другом. На одном звене шомпол имеет головку для соединения с пеналом, а на другой – нарезку для навинчивания протирки или ершика и щель для продевания ветоши и пакли.

Протирка предназначается для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.

Ершик служит для чистки канала ствола раствором РЧС.

Отвертка применяется при разборке и сборке винтовки, чистке газовой каморы и газовой трубки, а также как ключ при регулировании положения мушки по высоте. Боковые поверхности отвертки имеют заостренные грани для удаления нагара из газовой каморы и газовой трубки. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а отверстие посредине для выколотки используемой в качестве рукоятки. Для удобства пользования отверткой она вставляется в боковое отверстие пенала.

Выколотка применяется для выталкивания осей и шпилек.

Пенал служит для хранения протирки, ершика, отвертки и выколотки. Она закрывается крышкой. Пенал используется как рукоятка шомпола при чистке и смазки винтовки, как рукоятка при разборке и сборке винтовки и чистке газовой каморы и газовой трубки и как ключ при отделении газовой трубки и сборке шомпола.

Пенал имеет два круглых отверстия для шомпола и два овальных отверстия для отвертки, ключа; вырезы на торце для свинчивания шомпола и выреза для выступа крышки. Крышка применяется как дульная накладка при чистке ствола; она имеет отверстие для направления движения шомпола и внутренние выступы для удержания ее на пламегасителе и на пенале.

Масленка служит для хранения смазки.

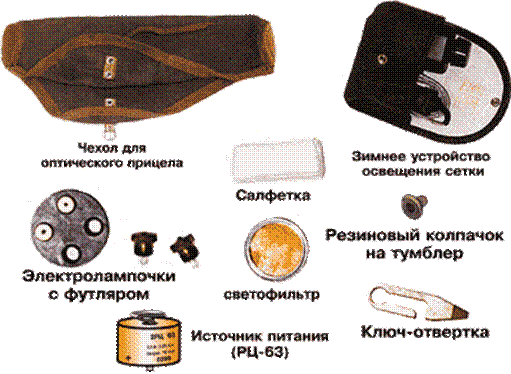

Запасными частями, инструментом и принадлежностью к оптическому прицелу являются: запасные батарейки и электролампочки, светофильтр, ключ-отвертка для вывинчивания и ввинчивания электролампочек, салфетка и резиновый колпачок на тумблер.

Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.

К каждой снайперской винтовки положены: сумка для переноски оптического прицела, 4 кармана для магазинов, карманы для шомпола, пенала, щеки приклада, ключа-отвертки, салфетки и светофильтра.

Чехол для оптического прицела служит для защиты прицела от дождя, снега, пыли при расположении его на винтовке.

Сумочка для переноски зимнего устройства освещения сетки с запасными батарейками и масленки переносится в вещевом мешке.
