Запал ручной противопехотной гранаты УЗРГМ

УЗРГМ – (рис.163) унифицированный запал ручной гранаты модернизированный, предназначается для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала.

Рис. 163

Ударный механизм служит для воспламенения капсюля -воспламенителя запала. Он состоит из трубки ударного механизма, соединитель­ной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала. Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма. Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.

Боевая пружина служит для сообщения ударнику энергии, необходимой для накала капсюля- воспламенителя. Она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним - в шайбу ударника.

Ударник (рис.164) служит для накала и воспламенения капсюля воспламенителя

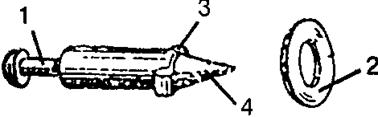

Рис. 164 Ударник и шайба ударника

1 – проточка для вилки спускового рычага, 2 – шайба ударника;

3 – выступы для упора шайбы;4 – жало.

Он помещается внутри трубки ударного механизма. Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины.

Спусковой рычаг (рис. 165) служит для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.

Рис. 165 Спусковой рычаг с предохранительной чекой и кольцом

Предохранительная чека (рис. 165) проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для ее выдергивания.

Собственно запал служит для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора. Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри – канал, в котором помещается замедлитель, снаружи - проточку для присоединения гильзы капсюля-детонатора.

Капсюль-воспламенитель предназначен для воспламенения замедлителя. Замедлитель передает луч огня от капсюля- воспламенителя к капсюлю- детонатору. Он состоит из запрессованного малогазового состава.

Капсюль-детонатор служит для взрыва разрывного заряда гранаты. Он помещен в гильзе, закрепленной на нижней части втулки замедлителя.

Запалы всегда находятся в боевом положении. Разбирать запалы и проверять работу ударного механизма категорически запрещается. Работа частей и механизмов гранаты при подготовке к метанию и при метании. Чтобы метнуть гранату и добиться желаемого результата, необходимо ее подготовить к метанию Для этого нужно достать гранату из сум­ки, вывинтить пробку из трубки, на ее место ввернуть до отказа запал. Части ударного механизма запала должны находиться в следующем по­ложении: ударник взведен и удерживается в верхнем положении вил­кой спускового рычага, соединенного с трубкой ударного механизма предохранительной чекой. Концы предохранительной чеки разведены и прочно удерживают ее в запале.

При метании гранаты. Граната для метания берется в руку так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Не отпуская рычага, выдергивается предохранительная чека и граната бросается в цель. После выдергивания чеки положение частей запала не меняется, ударник во взведенном положении удерживается спусковым рычагом, который освобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его Луч огня от капсюля воспламенителя воспламеняет замедлитель (дистанционную часть запала) и, пройдя его, передается капсюлю - детонатору Капсюль-детонатор взрывается и взрывает разрывной заряд гранаты Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны.

Ручные осколочные гранаты РГН и РГО состоят из корпуса, взрывчатой смеси и детонаторной шашки. Корпус этих гранат предназначен для размещения в нем взрывчатой смеси, детонаторной шашки, а также для образования осколков при взрыве (рис. 166).

Рис. 166

Корпус ручной гранаты РГН состоит из двух полусфер, изготовленных из алюминиевого сплава.

Корпус ручной гранаты РГО для увеличения количества убойных осколков кроме двух наружных полусфер имеет две внутренние полусферы. Все четыре полусферы изготовлены из стали.

Нижняя полусфера оборонительной гранаты в отличие от наступательной гранаты для удобства различия гранат по назначению имеетнанаружной поверхности насечку. В верхней части корпусов при помощи манжеты завальцованстакан с резьбой для ввинчивания в него запала и обеспечения герметизации взрывчатой смеси. На время транспортирования и хранения в стакан на смазке ввинчивается пробка. На дне углубления во взрывчатой смеси нижних полусфер корпусов для передачи детонации от запала установлена детонаторная шашка.

Запал (рис. 167) предназначен для подрыва взрывчатой смеси при ударе о преграду. В случае отказа в ударном действии запал срабатывает от дистанционного устройства через 3,2-4,2 секунд.

Накольно-предохранительный механизм, обеспечивающий безопасность запала в служебном обращении и накол капсюля- воспламенителя после броска гранаты, состоит из жала, ударника, шплинта с кольцом, пружины, рычага, заглушки, планки и капсюля. Датчик цели, обеспечивающий срабатывание запала при ударе гранаты о преграду, состоит из груза, гильзы, жала, пружины и втулки. Дистанционное устройство, обеспечивающее срабатывание детонатора через 3,2-4,2 сек, состоит из втулки с со­ставами и капсюля- детонатора. Механизм дальнего взведения, обеспечивающий безопасность в служебном обращении и взведение запала через 1-1,8 сек. с момента броска состоит из втулок с составами, стопоров, движка, капсюля и пружины. Детонирующий узел состоит из капсюля-детонатора и втулки, закрепленных в стакане. Все перечисленные узлы и механизмы собраны в корпусе.

Рис. 167

1-корпус
