Монтаж в узле А3

Монтаж кабеля на чердачном помещении

· На чердачном помещении кабель крепится к стальной проволоке кабельными хомутами через каждые 40 сантиметров.

·

· Если по необходимому маршруту стальная проволока отсутствует, то монтажникам бригады подключений необходимо прикрепить ее.

· Стальная проволока натягивается, и крепится от выхода на чердачное помещение трубостойки дюбель гвоздями через каждые 1,5 метра до входа к узлу А3.

· Так же разрешается крепить кабель к нашему оптическому кабелю (присутствует бирка).

· С чердачного помещения кабель заводится по пластиковой трубе в узел А3.

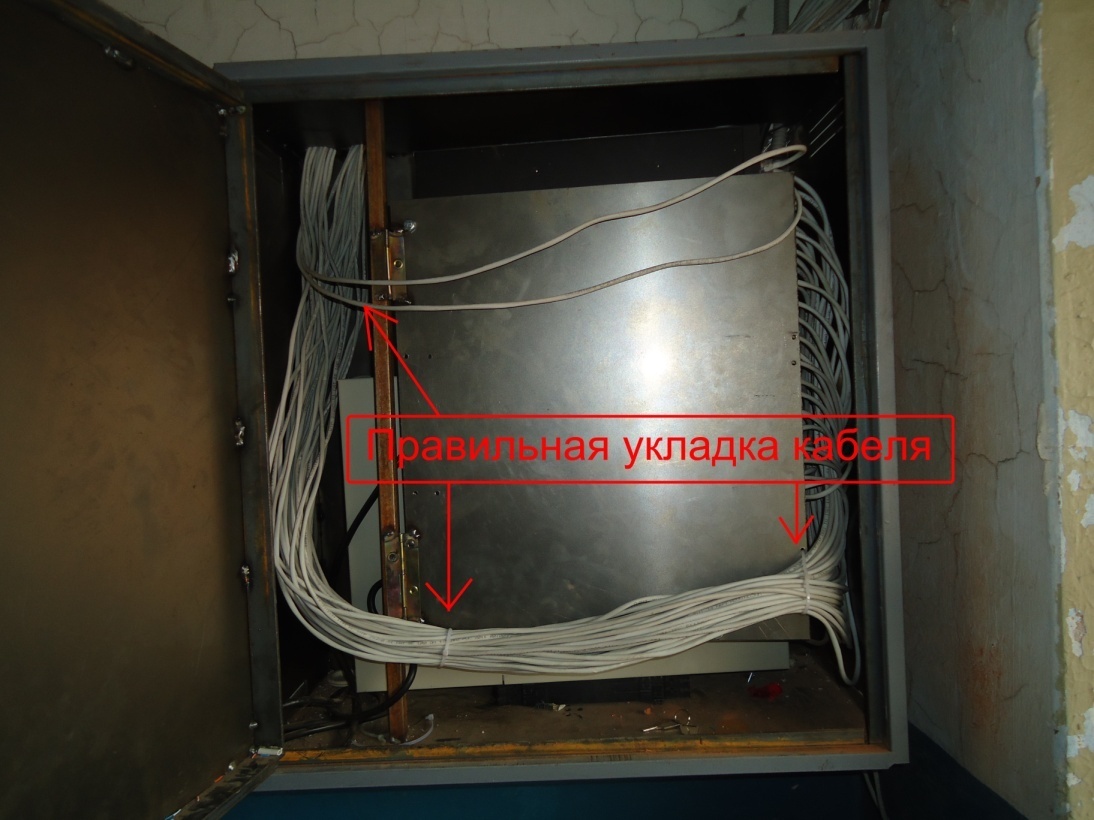

· В узле А3 оставляется запас кабеля 1 метр для укладки.

· Укладка позволяет открывать и закрывать короб. Так же укладка нужна для порядка

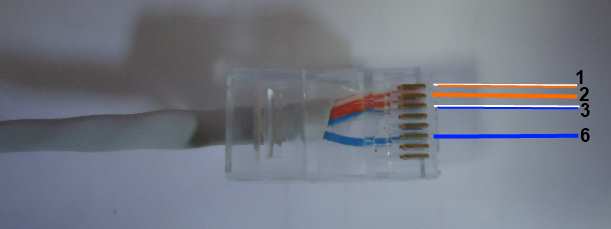

· Конец кабеля 2-х парный обжимается коннектором RJ 45.

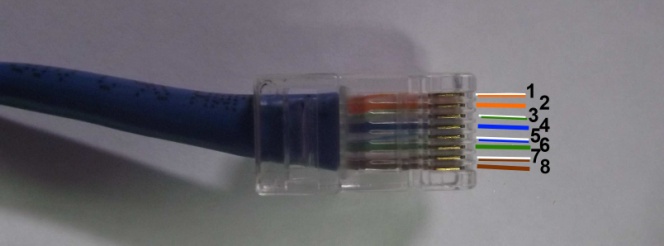

· Конец кабеля 4-х парный обжимается коннектором RJ 45.

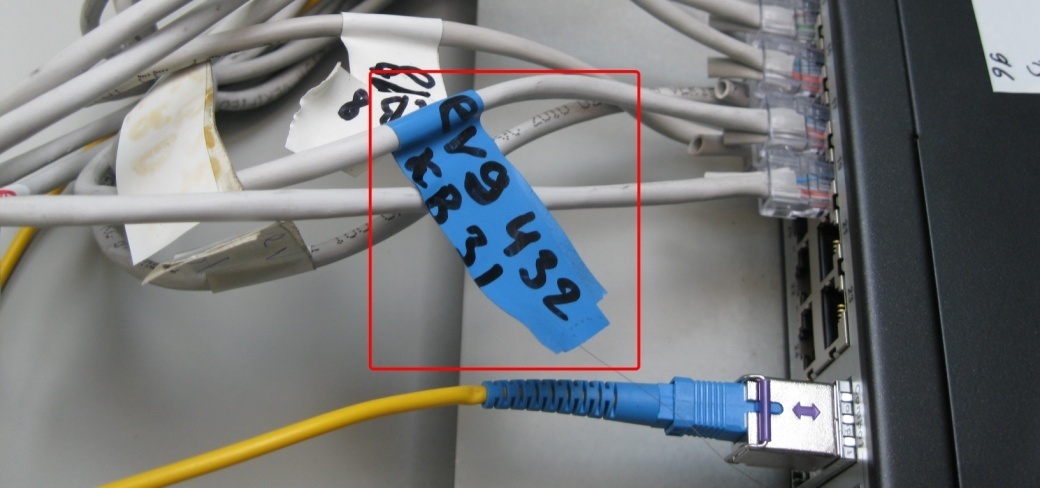

· Через 10 сантиметров после обжима кабеля вешается бирка, на которой пишется маркером логин присвоенный абоненту. Бирка делается из кусочка изоленты. Логин абонента написан в наряде (п 1.3.1).

· Узел А3 нужно открывать и закрывать аккуратно, что бы при закрытии никакие кабеля не были передавлены или отключены.

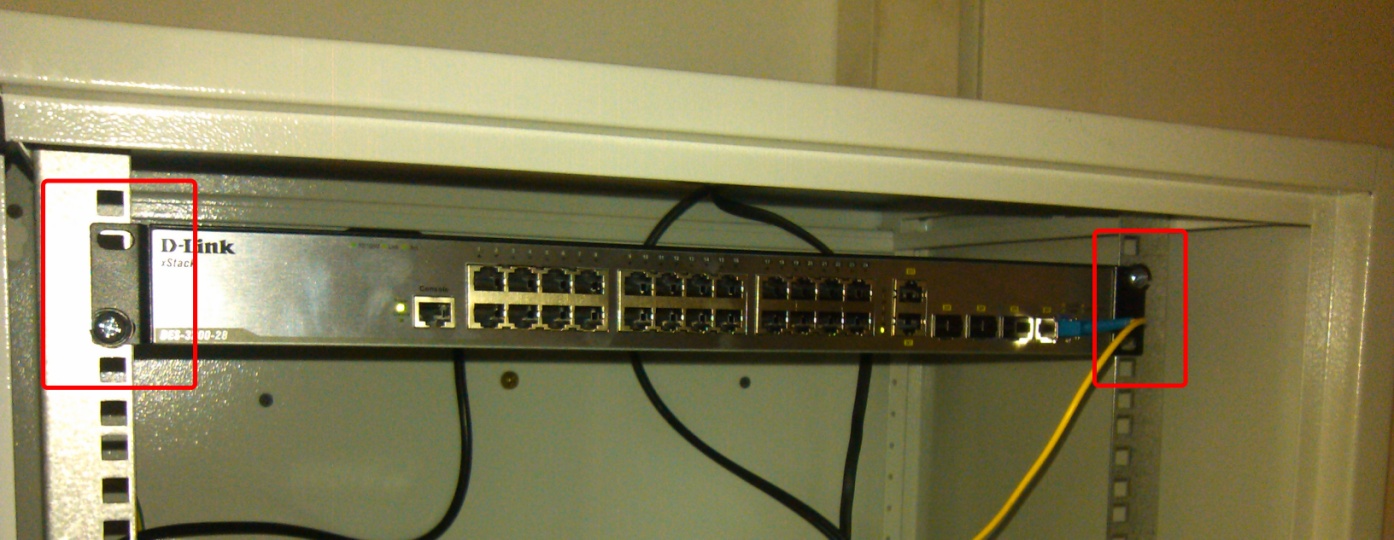

· Любое оборудование при установке в стойку и коммутационный шкаф при наличии консоли для крепления необходимо крепить на болты «М-6»
