Введение. Программа эол-плюс (ЭОЛ+) предназначена для оценки влияния выбросов вредных примесей в атмосферу от источников проектируемых и действующих (реконструируемых)

Программа ЭОЛ-ПЛЮС (ЭОЛ+) предназначена для оценки влияния выбросов вредных примесей в атмосферу от источников проектируемых и действующих (реконструируемых) предприятий на загрязнение приземного слоя атмосферного воздуха [1].

Расчетные модули системы реализуют "Методику расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий. ОНД-86" [2].

Система ЭОЛ+ позволяет рассчитывать поля загрязнений для точечной модели источника выброса загрязняющих веществ с круглым и прямоугольным устьем, линейной модели, моделей площадного источника с учетом фоновых концентраций и поправок на рельеф.

Система имеет встроенную базу данных ПДК веществ и групп суммации и предусматривает графическую интерпретацию результатов расчета, просмотр, генерацию и печать результатов расчета в форме табличных документов.

Использование внешних приложений для просмотра и распечатки текстовых и графических документов, формируемых программой ЭОЛ+, значительно облегчает обработку результатов расчета.

По форматам входных данных программа ЭОЛ+ совместима с программой ЭОЛ для DOS версии 3.5, что позволяет использовать данные о промышленных объектах, подготовленные и накопленные с помощью предыдущей версии программы ЭОЛ.

С использованием программы ЭОЛ+ студенты выполняют расчетно-графическую работу (РГР) «Расчет рассеивания загрязняющих веществ в атмосферном воздухе». Выполнение работы предполагает освоение программы ЭОЛ+ в объеме, необходимом для решения конкретной задачи в соответствии с индивидуальным заданием по РГР.

1. Запуск программы и выход из неё

Программа ЭОЛ+ запускается двойным щелчком левой кнопки мыши по иконе (пиктограмме) программы "ЭОЛ+". После запуска программы "ЭОЛ+" на экране появляется на время инициализации (подготовки к работе) заставка, которая сохраняется несколько секунд.

После инициализации нормативно-справочной информации заставка исчезает, а главное окно программы разворачивается на весь экран.

В верхней части главного окна находится главное меню программы, содержащее несколько разделов. Назначение этих разделов следующее.

Раздел "Объект" - предназначен для работы со структурами входных данных, характеризующими объект расчета. К ним относятся данные о географической привязке объекта и метеоусловиях, данные о промышленных площадках и характеристики источников выброса. При помощи пунктов этого раздела можно создавать новые (пустые) структуры для хранения данных, загружать данные из созданных ранее структур, сохранять эти данные. Здесь же находится пункт "Выход" для завершения работы программы ЭОЛ+.

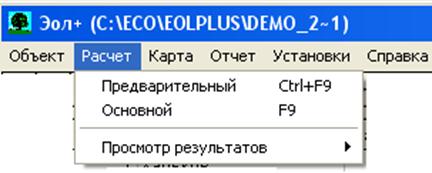

Раздел "Расчет" - предназначен для задания условий расчета, перечня веществ и групп суммации, концентрации которых необходимо рассчитать, управления расчетом и оперативного просмотра результатов расчета.

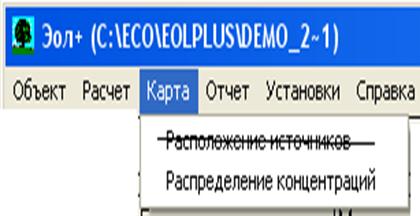

Раздел "Карта" - предназначен для формирования графического представления результатов расчета. Пункты этого раздела позволяют строить только карту загрязнения расчетной площадки в растровом формате Microsoft Bitmap.

Раздел "Отчет " - предназначен для формирования, просмотра и печати выходных документов, содержащих характеристики объекта расчета, данные о загрязняющих веществах и группах веществ однонаправленного действия и таблицы значений концентраций загрязняющих веществ. Текстовые входные документы формируются в формате текстового процессора Microsoft Word, поэтому для их просмотра, обработки и распечатки программа ЭОЛ+ вызывает внешние приложения. Пункты этого раздела, относящиеся к построению таблиц расчетных концентраций примесей, становятся доступными при условии существования результатов расчета.

Раздел "Установки" предназначен для управления некоторыми функциями программы ЭОЛ+ и выбора внешних приложений для работы с выходными документами.

Закладка используется при первом запуске программы после ее инсталляции.

Закладка используется для выбора внешних приложений для работы с выходными документами программы. Программа ЭОЛ+ использует внешние приложения Microsoft Windows (Winword, Paint, Excel) для просмотра, обработки и распечатки текстовых и графических документов. Поэтому до начала работы с документами приложения должны быть назначены.

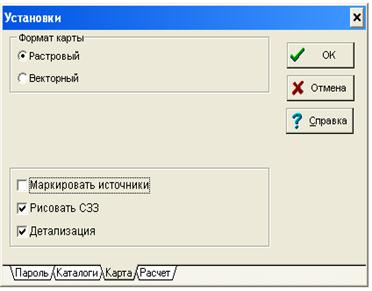

Закладка позволяет задавать формат вывода карты изолиний и ее вид – изображение нормативной санитарно-защитной зоны и различные уровни концентраций изолиний.

Закладка служит для установки опций управления расчетом, задания параметров ввода исходных данных и выбора языка ввода и формирования выходных документов.

Опция «Адаптивный поиск опасного направления» ускоряет процедуру расчета. При отключенной опции поиск опасного направления осуществляется простым перебором направлений в интервале от 0 до 360 градусов с заданным шагом.

Опция «Запрещает ввод до исправления» при вводе исходных данных для расчета не позволяет продолжить ввод данных до устранения допущенной ошибки.

Для выбора языка формирования документов (русский или украинский) выбор языка необходимо выполнить до формирования списка веществ во избежание смешения разноязычных названий в выходных документах и картах.

Раздел "Справка" предназначен для работы со справочной информацией.

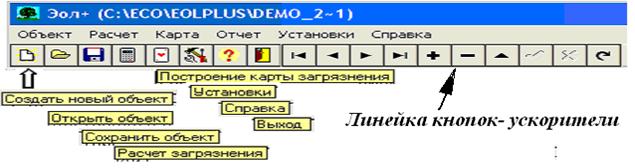

Для удобства работы с программой ЭОЛ+ отдельные, наиболее часто используемые пункты меню, продублированы кнопками-ускорителями.

Линейка кнопок-ускорителей расположена непосредственно под главным меню. Значки в кнопках соответствуют их функциям, кроме того, при остановке курсора над кнопкой выводится подсказка о функции, исполняемой при нажатии этой кнопки.

Для выхода из программы ЭОЛ+ необходимо выбрать пункт меню "Объект | Выход" или кнопку .
