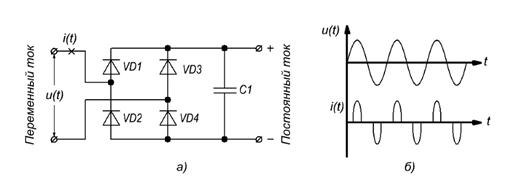

Радиоэлектронное оборудованиеПодавляющее большинство радиоэлектронных устройств работают на постоянном токе, следовательно, электрическая энергия сети переменного тока должна быть преобразована в постоянный ток. Преобразователь может входить в состав оборудования (в этом случае устройство имеет возможность прямого подключения к сети), либо представлять собой самостоятельное устройство: адаптер, блок питания, зарядное устройство, выпрямительное устройство, AC-DC конвертер и т.п. В этом случае, качество потребления электроэнергии определяется преобразователем. Наиболее простым и дешевым преобразователем переменного тока в постоянный является мостовой выпрямитель, со сглаживающим фильтром емкостного типа на выходе (Рисунок 4). Разновидности данной схемы массово применяются во всех источниках питания радиоэлектронной аппаратуры мощностью до 1 кВт. Однако данная схема имеет серьезный недостаток – несинусоидальную форму потребляемого тока. Ток, потребляемый от сети, имеет форму узких импульсов в моменты, когда напряжение сети максимально (рис. 4, б). Рисунок 4 – Преобразователь переменного тока в постоянный (а)
Когда процент радиоэлектронных устройств в общей массе потребителей электрической энергии был небольшим подобная форма потребляемого тока не вызывала серьезных проблем. Однако в последнее время этот процент стремительно растет, что приводит к серьезным проблемам в электроэнергетике, в числе которых искажение формы напряжения и перегрузки нулевого провода. Это привело к ужесточению требований к источникам питания радиоэлектронной аппаратуры, направленных на улучшение формы потребляемого тока. Особенности потребления электрической энергии радиоэлектронным оборудованием: · несинусоидальная форма тока; · отсутствует сдвиг фаз между напряжением и током; · типовой коэффициент мощности: 0,65…0,67. Устройства, содержащие преобразователь переменного тока в постоянный: · персональные компьютеры, мониторы персональных компьютеров; · телекоммуникационное оборудование; · бытовая радиотехника: телевизоры, радиоприемники, музыкальные центры, усилители, и пр.; · устройства автоматики; · светильники на основе светодиодных ламп; · компактные люминесцентные лампы; · зарядные устройства для аккумуляторов, в том числе и мобильных телефонов.
