Самые первые светорегуляторы были только с ручным управлением и выполняли только одну функцию – регулировку яркости. Современные микроконтроллерные многофункциональные светорегуляторы имеют расширенный набор функций [14]:

· управление яркостью;

· автоматическое отключение;

· имитация присутствия;

· плавное отключение;

· дистанционное управление;

· акустическое или голосовое управление.

Существуют также светорегуляторы, которые имеют информационный вход по одному из стандартных протоколов и могут встраиваться в систему освещения.

Для люминесцентных и светодиодных ламп регулировка светового потока возможна только в том случае, когда такую функцию поддерживает пускорегулирующее устройство.

Регулировка светового потока люминесцентных ламп достаточно сложна, поскольку уменьшение напряжения на лампе до определенного предела приведет к прекращению разряда в газе.

Регулировка светового потока светодиодных ламп не представляет собой технической сложности, но, в силу того, что для питания этих ламп от промышленной сети необходимо специальное пускорегулирующее устройство, то оно должно поддерживать данную функцию. Использование для этих целей рассмотренных выше светорегуляторов может привести к выходу из строя пускорегулирующего устройства.

Проходные и перекрестные выключатели используются для управления освещением различных протяженных участков (коридоры, лестницы и т.п.). В этом случае на концах участка ставятся проходные выключатели. При необходимости участок разбивается на сегменты в каждом из которых устанавливается перекрестный выключатель. С помощью любого выключателя можно как включить освещение, так и выключить независимо от состояния остальных выключателей.

Суть экономии электрической энергии заключается в ручном управлении освещением протяженных участков только на нужное время (например, можно включить и выключить освещение лестничной площадки на любом этаже).

Проходной выключатель представляет собой обычный переключатель [15]. Перекрестный выключатель представляет собой сдвоенный проходной выключатель (два переключателя управляемых одной клавишей).

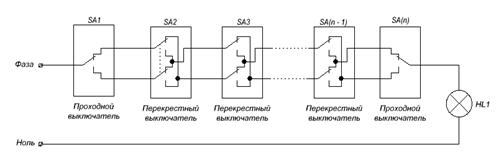

Схема системы освещения с использованием проходных и перекрестных выключателей показана на рис. 4.

Рисунок 4 - Схемы подключения проходных и перекрестных выключателей
