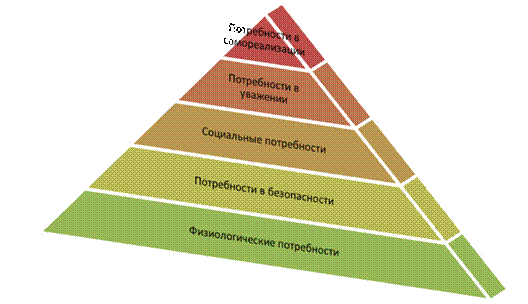

Рис. 34. Пирамида потребностей

Рис. 30. Образец диаграммы

«Расчет НКТ при фонтанно-компрессорной эксплуатации скважин»

Цель: определение страгивающей нагрузки в резьбовом соединении и предельной нагрузки в опасном сечении, внутреннее давление, действующие на НКТ

1. Теоретическая часть

При эксплуатации каналом для подъема жидкости от насоса на дневную поверхность служат насосно-компрессорные трубы. В ряде случаев, например в уста­новках безтрубной эксплуатации, колонна насосно-компрессорных труб отсутствует. Ее функции выполняют либо полые штанги, либо эксплуатационная колонна.

Насосно-компрессорные трубы применяют не только при всех способах эксплуатации нефтяных скважин, но и при подземном ремонте — промывке песчаных пробок, гидроразрыве пласта, солянокислотной обработке и т. д.

Условия работы труб при эк­сплуатации наиболее тяжелые: нагрузка на трубы определяется не только собственным весом колонны, но и циклической нагруз­кой, обусловленной весом откачиваемой жидкости, а также си­лами трения. Кроме того, колонна труб должна выдержать до­полнительную нагрузку — вес штанг в случае их обрыва. Помимо этого они подвергаются изгибу при искривленном стволе скважины и воздействию коррозионной среды.

Тяжелые условия работы труб предопределяют их материал и технологию производства: их изготовляют методом горячей прокатки из углеродистых или легированных сталей, согласно ГОСТ 633—63, двух типов — гладкие и с высаженными кон­цами. На обоих концах труб, имеется резьба для соединения их друг с другом при помощи муфт. Насос­но-компрессорные трубы выпускаются размерами (диаметром) 33, 42, 48, 60, 73, 89, 102, 114 из сталей марок Д, К, Е, Л, М.

В соответствии с ГОСТ 633-80 [8] для эксплуатации нефтяных и газовых скважин применяются стальные бесшовные насосно-компрессорные трубы следующих типов:

· трубы гладкие и муфты к ним с треугольной резьбой с углом при вершине 60º (табл. 1.1). Эти трубы изготавливаются с шагом резьбы 2,540 мм (10 ниток на 1" дюйм) и 3,175 мм (8 ниток на 1"). Соответственно высота профиля резьбы h составляет 1,412 мм и 1,810 мм;

· трубы с высаженными наружу концами и муфты к ним также с треугольной резьбой с углом при вершине 60° (табл. 2);

· гладкие высокогерметичные трубы (НКМ) с трапецеидальной резьбой и муфты к ним (табл. 3);

· насосно-компрессорные безмуфтовые трубы (НКБ) с высаженными наружу концами с трапецеидальной резьбой (табл. 4).

Масса 1 п. м (табл. 1.1 - 1.4) рассчитана для трубы длиной 8 м с учетом массы муфты.

Таблица 1. 1 Трубы гладкие с треугольной резьбой

Условный диаметр трубы	Наружный диаметр D, мм	Толщина стенки δ, мм	Наружный диаметр муфты Dм, мм	Масса 1 п.м, кг	Высота резьбы, h, мм	Длина резьбы до основной плоскости L, мм
	33,4	3,5	42,2	2,65	1,412	16,3
	42,2	3,5	52,2	3,37	»	19,3
	48,3	4,0	55,9	4,46	»	22,3
	60,3	5,0	73,0	6,96	»	29,3
	73,0	5,5; 7,0	88,9	9,5; 11,7	»	40,3
	88,0	6,5	108,0	13,65	»	47,3
	101,6	6,5	120,6	15,76	1,81	49,3
	114,3	7,0	132,1	19,1	»	52,3

Таблица 1.2 Трубы с высаженными наружу концами с треугольной резьбой

Условный диаметр трубы	Наружный диаметр D, мм	Толщина стенки δ, мм	Наружный диаметр муфты Dм, мм	Масса 1 п.м, кг	Высота резьбы, h, мм	Длина резьбы с полным профилем L, мм	Наружный диаметр высажен-ной части Дн, мм
	26,7	3,0	42,2	1,86	1,412	16,3	33,4
	33,4	3,5	48,3	2,68	»	19,3	37,3
	42,2	3,5	55,9	3,41	»	22,3	46,0
	48,3	4,0	63,5	4,55	»	24,3	53,2
	60,3	5,0	77,8	7,08	1,81	37,3	65,9
	73,0	5,5 7,0	93,2	9,66 11,86	»	41,3	78,3
	88,9	6,5 8,0	114,3	13,9 16,7	»	47,3	95,2
	101,6	6,5	127,0	16,0	»	51,3	108,0
	114,3	7,0	141,3	19,5	»	54,3	120,0

Таблица 1.3 Трубы НКМ с трапецеидальной резьбой

Условный диаметр трубы	Наружный диаметр D, мм	Толщина стенки δ, мм	Наружный диаметр муфты Dм, мм	Масса 1 п.м, кг	Высота резьбы, h, мм	Длина резьбы до основной плоскости L, мм	Внутренний диаметр резьбы в основной плоскости dвн, мм
	60,3	5,0	73,0	7,02			57,925
	73,0	5,5 7,0	89,0	9,51 11,71	»		70,625
	88,9	6,5 8,0	108,0	13,7 16,5	»		86,500
	101,6	6,5	120,6	15,84	»		99,200
	114,3	7,0	132,1	19,42	1,60		111,100

Таблица 1.4 Трубы НКБ с трапецеидальной резьбой

Условный диаметр трубы	Наружный диаметр D, мм	Толщина стенки δ, мм	Наружный диаметр муфты Dм, мм	Масса 1 п.м, кг	Высота резьбы, h, мм	Длина резьбы до основной плоскости L, мм	Внутренний диаметр резьбы в основной плоскости dвн, мм
	60,3	5,0	71,0	7,02	1,20		62,267
	73,0	5,5 7,0	84	9,5 11,72	»		75,267
	88,9	6,5 8,0	102	13,6 16,46	»		91,267
	101,6	6,5		15,7	>		104,267
	114,3	7,0		19,1	1,20		117,267

Для труб с другой длиной (исполнения А) следует пользоваться данными ГОСТ 633-80.

Расчет насосно-компрессорных труб при фонтанно-компрессорной эксплуатации скважин следует проводить на страгивающую нагрузку в резьбовом соединении, на предельную нагрузку в опасном сечении и на внутреннее давление.

На страгивающую нагрузку рассчитываются гладкие НКТ с треугольной резьбой и высокогерметичные трубы НКМ с трапецеидальной резьбой, так как наиболее слабым сечением у этих труб является резьбовое соединение.

Под страгиванием резьбового соединения понимают начало разъединения резьбы трубы и муфты, когда при осевой нагрузке напряжение в трубе достигает предела текучести материала, затем труба несколоько сжимается, муфта расширяется и резьбовая часть трубы выходит из муфты со смятыми верхушками витков резьбы, но без разрыва трубы в ее поперечном сечении и без среза резьбы у ее основания.

Наиболее часто употребляется формула Ф. И. Яковлева:

. (1)

На предельную нагрузку труба рассчитывается по основному телу. Очевидно, что наряду с расчетом на страгивающую нагрузку такому расчету, в первую очередь, следует подвергать НКТ с высаженными наружу концами с треугольной резьбой и НКБ с трапецеидальной резьбой:

(2)

Наименьшая из двух (страгивающая и предельная) нагрузок принимается за расчетную, и определяется допустимая глубина спуска данной трубы с заданным коэффициентом запаса:

. (3)

При расчете 2-й и последующих секций за Р_рас принимается разность текущего и предыдущего значений нагрузки. Например: для 3 - й секции

Расчет на внутреннее давление производится на допустимое давление, исходя из прочности и геометрических параметров трубы по формуле Барлоу:

(4)

Необходимо также определить фактическое внутреннее давление, определяемое высотой столба жидкости в трубах:

. (5)

Условием надежной работы НКТ является Р_вн > Р_ф.

2. Практическая часть

Исходя из условий прочности НКТ на разрыв в опасном сечении, на страгивающие нагрузки в резьбовом соединении и на внутреннее давление, определить глубину спуска ступеней колонны гладких насосно-компрессорных труб с треугольной резьбой из стали групп прочности «Д», «К» общей длиной L м для фонтанирующей скважины глубиной L_ф м, имеющей обсадную колонну диаметром D c толщиной стенки δ мм. При расчете пренебрегаем потерей веса колонны труб в жидкости, так как уровень жидкости в межтрубном пространстве во время работы может быть оттеснен до башмака колонны труб.

Решение

Примем за 1-ю секцию гладкие НКТ 48 х 4 из стали групп прочности «Д» (σ_т = 380 МПа).

1. Определим страгивающую нагрузку по формуле:

, Н (1)

где: b - толщина тела трубы под резьбой в основной плоскости;

h₁ - высота профиля резьбы;

D_ср - средний диаметр тела трубы под резьбой;

d - внутренний диаметр трубы;

η - поправка Шумилова;

α - угол наклона несущей поверхности резьбы к оси трубы;

φ - угол трения в резьбе (φ = 7° - 9°);

L - длина резьбы с полным профилем;

σ_т - предел текучести материала трубы.

Недостающие данные возьмем из табл. 1.2.

Найдем:

, мм

, мм

, мм

2. Определим предельную нагрузку по формуле:

, H (2)

где: D_р - диаметр резьбы в основной плоскости по впадине витков для гладких НКТ или диаметр наружной основного тела НКТ с высаженными наружу концами и НКБ.

3. Наименьшая из двух (страгивающая и предельная) нагрузок принимается за расчетную, и определяется допустимая глубина спуска данной трубы с заданным коэффициентом запаса.

Выбрав наименьшую нагрузку за расчетную, определим допустимую глубину спуска секции НКТ по формуле:

,м (3)

где: Р_рас - расчетная нагрузка;

q - масса 1 погонного метра трубы с учетом муфт и высаженной части;

n - коэффициент запаса (n = 1,2 - 1,3);

g = 9,81 м/с² - ускорение свободного падения.

Если L_тр1 < L_общ, то для верхней секции берем больший размер: НКТ 60 х 5 мм; q₁₂ = 6,96 кг/м; L = 29,3; h₁ = 1,41 мм.

Находим: b, мм; d, мм; D_ср, мм; η; P_стр, Н

Определим предельную нагрузку P_пр, Н

Если Р_пр2 > Р_стр2, за расчетную нагрузку принимаем Р_стр. Длина 2-й секции

, м

Таким образом, суммарная длина колонны составит L_тр1+L_тр2,м.

3. Минимальный зазор с обсадной колонной составит

, мм

5. Расчет на внутреннее давление производится на допустимое давление, исходя из прочности и геометрических параметров трубы по формуле Барлоу:

Допустимое внутреннее давление для нижней трубы НКТ 48 х 4 мм

, МПа (4)

где: δ - толщина основного тела трубы;

[σ_т] = σ_т/η - допустимое значение предела текучести (по ГОСТ-633-80,

η = 1,25; по другим источникам η = 1,3 - 1,5);

D_н - наружный диаметр основного тела трубы.

6. Необходимо также определить фактическое внутреннее давление, определяемое высотой столба жидкости в трубах:

Определяем фактическое внутреннее давление трубы, по формуле

, МПа (5)

Р_буф = 0,5 МПа:

где: ∑L_тр - длины секций НКТ;

ρ_ж - плотность жидкости;

g = 9,81 м/с².

7. Условием надежной работы НКТ является Р_вн > Р_ф.
