Четыре основных превращения при термической обработке в стали

Основные фазовые превращения при термообработке стали

Термическая обработка стали

Основой для изучения термической обработки стали является диаграмма железо – углерод (область сталей).

При рассмотрении разных видов термообработки железо-углеродистых сплавов (стали, чугуны) используются следующие условные обозначения критических точек этих сплавов (рис. 19).

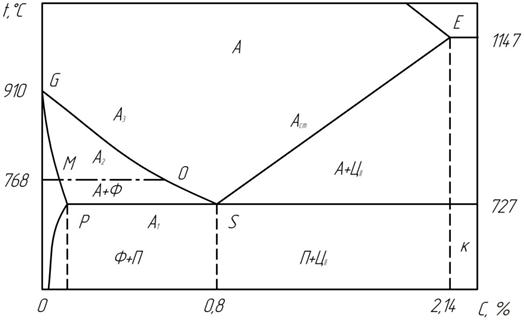

Рис. 19. Обозначение критических точек стали

Температуры равновесных превращений (критические точки) принято обозначать буквой А с соответствующим индексом:

Эвтектоидную температуру (линия PSK) обозначают А₁ (727^оС), температуру магнитного превращения А₂ (точка Кюри 768^оС), температуру линии GS – А₃, температуру полиморфного превращения Fe_γ→Fe_δ – А₄, температуру линии SE – А_cm.

Вследствие гистерезиса температуры превращений при нагреве всегда выше соответствующих температур при охлаждении, поэтому введена дополнительная индексация – при нагреве – индекс с, при охлаждении – индекс r.

При термической обработке стали наблюдаются следующие превращения:

1. Превращение перлита в аустенит, протекающее выше точки А₁.

α + Fe₃C → γ

2. Превращение аустенита в перлит, протекающее ниже А₁

γ → α + Fe₃C

3. Превращение аустенита в мартенс ит:

γ → М

4. Превращение мартенсита в перлит (в феррито-карбидную смесь):

М → α + Fe₃C

3.2 Превращения в стали при нагреве. Образование аустенита.

При достижении температуры А_С1 в сталях начинается превращение перлита в аустенит. Кристаллы аустенита зарождаются преимущественно на межфазных поверхностях раздела феррита с цементитом:

Превращение состоит из двух параллельно идущих процессов: полиморфного α→γ- перехода и растворения в аустените кристаллов цементита.

Если эвтектоидную сталь, содержащую 0,8% углерода и имеющую структуру перлит нагреть выше А_c1 (727⁰С), то перлит превратится в аустенит с тем же содержанием углерода 0,8% (рис.20).

Рис. 20 Схема превращения перлита в аустенит

Если доэвтектоидную сталь, содержащую, например, 0,4% углерода и имеющую структуру феррит + перлит, нагреть выше А_c1, то перлит превратится в аустенит. Феррит никаких изменений не претерпевает. Аустенит содержит 0,8% углерода, а феррит - 0,02% (точка P). По мере повышения температуры в интервале А_c1-А_c3, феррит будет растворяться в аустените и как бы "разбавлять" его по углероду и в момент достижения температуры А_c3 аустенит будет содержать 0,4% углерода, то есть столько, сколько углерода в стали.

Если заэвтектоидную сталь, содержащую, например, 1% углерода и имеющую структуру перлит + цементит, нагреть выше А_c1, то перлит превратится в аустенит с содержанием 0,8% углерода. Цементит никаких изменений не претерпевает и содержит 6,67% углерода. Дальнейший нагрев в интервале А_c1-А_c3 приводит к тому, что цементит будет растворяться в аустените и дополнительно насыщать аустенит углеродом. В момент достижения температуры А_cm аустенит будет содержать 1% углерода, то есть то количество углерода, которое находится в стали.

В зависимости от условий нагрева можно получить зерно аустенита различного размера. От размера зерна аустенита в большой мере зависят свойства продукта превращения.

Продукты превращения мелкозернистого аустенита имеют более высокие пластичность и вязкость, и меньшую чувствительность к концентраторам напряжений, чем соответствующие продукты превращения крупнозернистого аустенита.

Превращение при температуре А_С1 сопровождается измельчением зерна стали. Эта очень важная особенность фазовой перекристаллизации широко используется в практике термической обработки стали – отжиге, закалке и других видах обработки, связанных с нагревом стали до аустенитного состояния.

Чем выше дисперсность перлита и выше скорость нагрева, тем больше число центров кристаллизации аустенита. При высокоскоростном нагреве (например, при нагреве ТВЧ) можно получить чрезвычайно мелкие зерна аустенита.

В эвтектоидных сталях перекристаллизация заканчивается после превращения перлита в аустенит.

В доэвтектоидных сталях при нагреве от А_С1 до А_С3 происходит превращение избыточного феррита в аустенит.

В заэвтектоидных сталях при нагреве от А_С1 до А_Сm происходит растворение избыточного цементита (вторичного) в аустените. Оба процесса сопровождаются диффузией углерода, приводящей к выравниванию концентрации и небольшому укрупнению зерен аустенита. Дальнейший нагрев стали в аустенитной области приводит к росту зерен аустенита.

В момент превращения перлита в аустенит образуется большое количество мелких зерен аустенита. При дальнейшем повышении температуры зерно аустенита начинает расти. Это обусловлено стремлением системы к уменьшению свободной энергии.

Различают наследственно мелкозернистые и наследственно крупнозернистые стали. Под наследственной зернистостью понимают склонность аустенитного зерна к росту, отсюда мелкозернистые стали обладают меньшей склонностью аустенитного зерна к росту в отличие от крупнозернистых сталей. Однако при достижении температур 900-950⁰С барьеры, предшествующие росту зерна в наследственно мелкозернистых сталях устраняются, и происходит более интенсивный рост зерна по сравнению с крупнозернистыми сталями. При превращении перлита в аустенит выделяют:

-начальное зерно – размер зерна в момент превращения перлита в аустенит;

-наследственное зерно – склонность аустенитного зерна к росту;

-действительное зерно – размер зерна, полученный при конкретных условиях.

На свойства стали оказывает влияние величина действительного зерна. С увеличением размера зерна характеристики прочности, и особенно ударная вязкость снижается, а увеличиваются магнитные и электрические свойства.

Если сталь выдерживать длительное время при высоких температурах, происходит интенсивный рост зерна. Это явление получило название – перегрев. Перегрев можно устранить дополнительной термической обработкой, заключающейся в повторном нагреве стали выше А₁. В результате зерно измельчается, свойства стали возрастают. Если сталь длительное время выдерживать при температуре А_С3 в окислительной атмосфере, то происходит образование окислов железа по границам зерна. Это явление неисправимый дефект стали называют пережог.

Величину зерна определяют по ГОСТ 5639–82 сравнением микроструктуры стали при увеличении в 100 раз с эталонными шкалами, приведенными на рис. 21.

Рис. 21. Эталонная шкала баллов для оценки размера зерна стали

Размер зерна оценивается баллами. Балл зерна прямо пропорционален числу зерен, помещающихся на 1 мм² шлифа, и обратно пропорционален среднему диаметру зерна. Условно принято считать, что стали с зерном от 1 до 5 балла относятся к крупнозернистым сталям, а с более высоким баллом зерна (№ 6–15) — к мелкозернистым.
