ФЭФ КФ ПетрГУ В.С. Баранцев

Ст. преподаватель

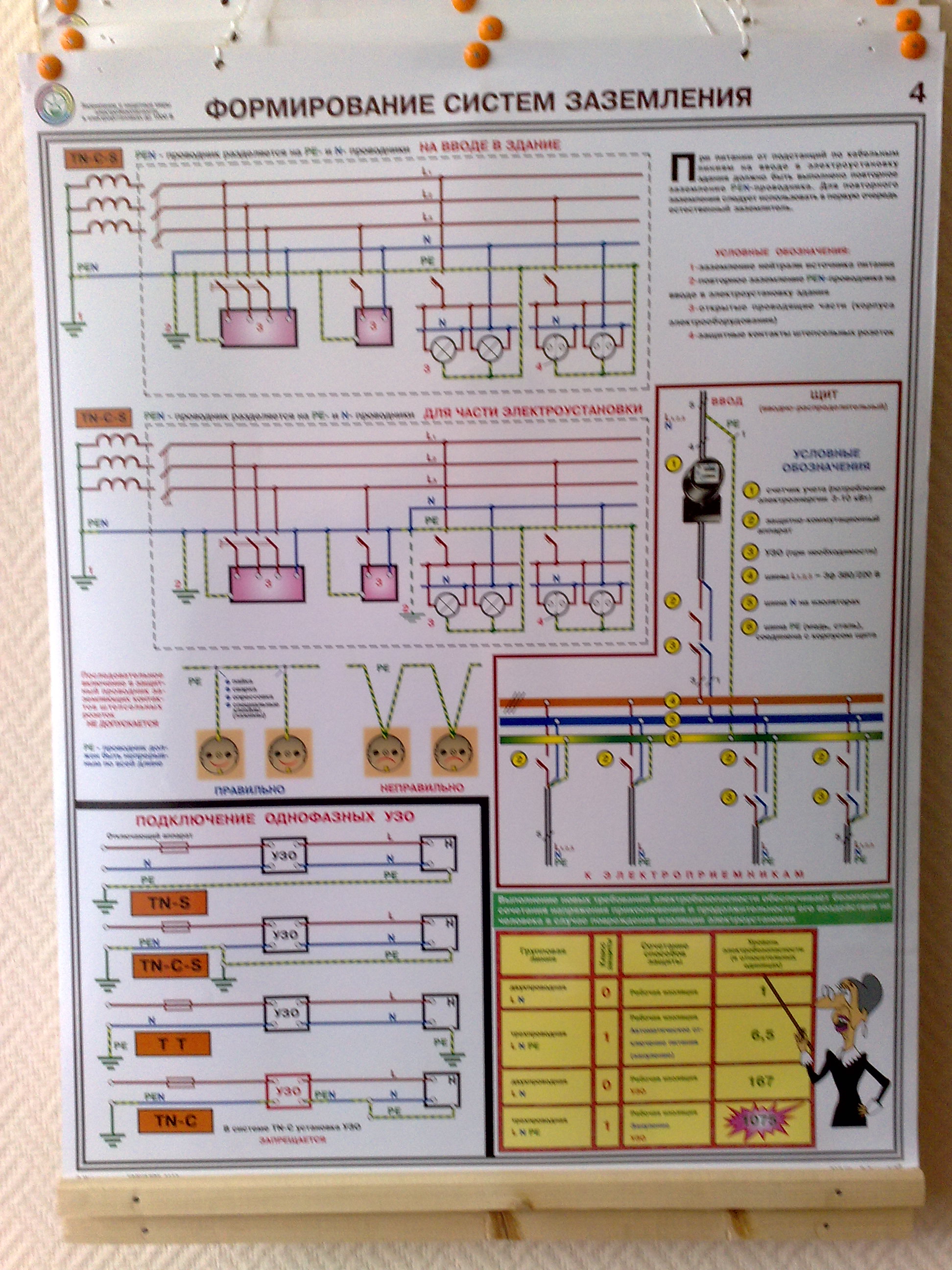

Классификация систем заземления (4шт.).

В отдельных случаях допускаются отступления от требований, приведенных в пп. 1-3, если их выполнение связано с существенным усложнением электроустановок (например, вызывает необходимость установки специальных опор вблизи подстанции для транспо- зиции проводов воздушных линий электропередачи (ВЛЭ) или если на подстанции применяются две или более ступени трансформации.

A-B-C-N-PE (PEN) сверху вниз.

Затем фазы B-C-N, ближайшая к

Или наиболее удаленная шина А,

Слева направо A-B-C-N-PE (PEN)

коридору обслуживания РЕ (PEN);

в). ответвления от сборных шин, если смотреть

на шины из коридора обслуживания:

г). при горизонтальном расположении:

слева направо A-B-C-N-PE (PEN)’

д). при вертикальном расположении:

3). При постоянном токе шины должны располагаться:

а). сборные шины при вертикальном расположении:

верхняя М, средняя (-), нижняя (+);

б). с борные шины при горизонтальном расположении:

наиболее удаленная М, средняя (-) и ближайшая (+),

если смотреть на шины из коридора обслуживания;

в). ответвления от сборных шин: левая шина М, средняя (-),

правая (+), если смотреть на шины из коридора обслуживания.

ПРИЛОЖЕНИЕ: Плакаты 1). Электробезопасность при напряжении до 1000 В (3 шт.);

Составил:

кафедры Э и Э

ПРИЛОЖЕНИЕ 1.

ПРИЛОЖЕНИЕ 2.
