Статическая настройка

В процессе статической настройки инструмент устанавливается при неработающем станке в такое положение, чтобы при обработке первой заготовки обеспечить соблюдение рабочего настроечного размера . Размер статической настройки определяется соотношением

.

При определении величины и знака поправки нужно учитывать два основных фактора.

1. Отжимы инструмента , которые могут иметь место на предполагаемых режимах резания.

2. Высоту неровностей на обрабатываемой поверхности. Например, для наружного обтачивания (рис. 14.5)

, .

Статическая настройка обычно производится при помощи эталонов, которые устанавливаются в приспособление вместо обрабатываемой заготовки (рис. 14.6). Часто вместо эталона используют уже обработанную и тщательно проверенную деталь.

При выполнении строгальных и фрезерных работ настройка производится по специальным установкам (габаритам) I с помощью мерных пластинок или щупов 2 (рис. 14.7). Установы проектируются вместе с приспособлением и устанавливаются на его корпусе.

Для определения поправки необходимо знать жесткость системы и действующие усилия. Поскольку эти величины колеблются порой в широких пределах, то погрешность определения поправки может быть достаточно большой. Поэтому статическая настройка в чистом виде может быть использована для обработки не точнее чем по II квалитету точности. При более точных работах после статической настройки производится, корректировка положения инструмента после обработки пробных заготовок.

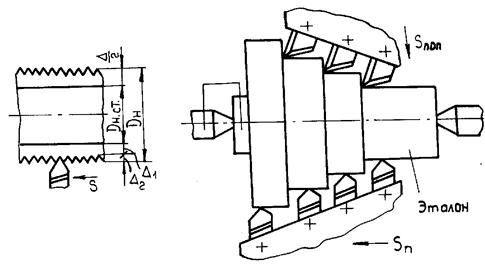

Рис. 14.6. Статическая настройка по эталонной детали

Рис. 14.5. К определению размера

статической настройки

Риc.14.7. Статическая настройка по габариту
