Емкостной фильтр

Схемы, принцип действия, параметры и характеристики

Сглаживающие фильтры.

Для уменьшения пульсаций выпрямленного напряжения применяют сглаживающие фильтры (СФ).

Снижение пульсаций оценивается коэффициентом сглаживания

,

где K_п и K_п^’ – коэффициенты пульсаций до и после фильтра.

Основными требованиями к сглаживающим фильтрам является максимальное уменьшение высокочастотных составляющих токов в сопротивлении нагрузки.

У индуктивного элемента , а у емкостного элемента , где k – номер гармоники.

Поэтому индуктивность устанавливают последовательно, а емкость – параллельно нагрузке.

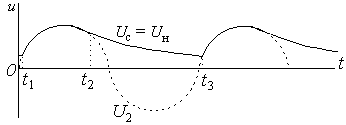

Конденсатор заряжается до напряжения U ₂, когда U ₂ > U _с (интервал t₁ – t₂). В течение интервала времени (t₂ – t₃) напряжение U _с > U ₂ – диод закрыт, а конденсатор разряжается через резистор R_н с постоянной времени .

С момента времени t₃ U _с < U ₂– конденсатор заряжается и т.д.

То есть, когда диод пропускает ток конденсатор заряжается, а когда к диоду приложено обратное напряжение – конденсатор разряжается на нагрузку R_н.
