Формат PCX
|
|
|
|

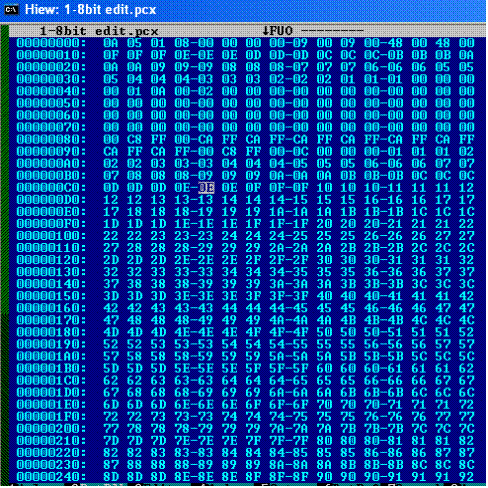

Рис. 17. Результат коррекции цвета пиксела в правом нижнем углу изображения файла в формате PCX ч-б, 8 бит.
Рис. 18. Результат коррекции цвета пиксела в правом нижнем углу изображения файла в формате PCX индексированные цвета, 8 бит.
Рис. 19. Результат коррекции цвета пиксела в правом нижнем углу изображения файла в формате PCX, RGB, 24 бит.
Задание 3. Исследование связи области данных и таблицы цветов
Задание выполнено для форматов PCX и BMP в режиме индексированных цветов.
В выбранных файлах изменялись значения сигналов в таблицах цветов. Результаты представлены на приведенных ниже рисунках.
Рис.20. Удаление из таблицы цветов файла BMP с индексированными цветами 8-бит, черного цвета.
В показанном выше примере в таблице цветов коды 00 в позициях 036-039 были заменены на FF, что привело к удалению из файла черного цвета и исчезновению черных квадратиков в углах изображения

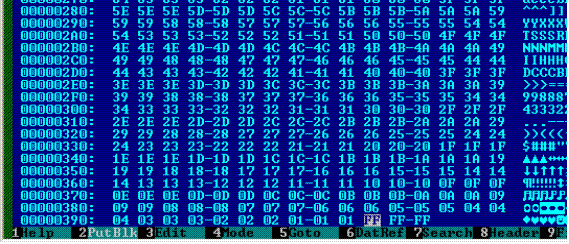

Рис.21. Удаление из таблицы цветов файла PCX с индексированными цветами 8-бит, черного цвета.
В показанном выше примере в таблице цветов коды 00 в позициях 039А-039С были заменены на FF, что привело к удалению из файла черного цвета и исчезновению черных квадратиков в углах изображения. Как видно в приводимом примере, таблица цветов в файле PCX располагается после области данных
Литература
1. Лакшин Е. “Графика для IBM PC”, 1995г.
2. Steve Blackstock. Описание формата PCX и некоторых утилит PAINTBRUSH. Пер. с английского. JVDialuge 1st BBS 10.09.1991
|
|
|
|
|
