Лекция 9

Методика количественного определения объема хранилищ для компенсации неравномерности потребления газа сводиться к следующему. График потребления газа за время T делится на n частей по времени (n = 24 - суточная неравномерность, n = 7 - недельная неравномерность).

При известных величина подачах для каждого интервала вычисляет суммарное количество потребляемого газа и поступившего газа Q_oi и Q_ni. Определяют разность, равную количеству газа, который должен находиться в хранилище для компенсации неравномерности:

Абсолютная сумма максимальных отрицательных и положительных значений за время T даст величину хранимого газа для компенсации:

Величина Q_xp является оценкой активного объема хранилища. Пример определения Q_xp:

Таблица 8.1 Данные расчета для определения аккумулирующей емкости, необходимой для выравнивания суточного графика потребления газа

Часы суток	Поступление газа с начала счета	Расход газа	Избыток или не­достаток газа
		за данный час	с начала счета
0—1	4,17	3,1	3,1	1,07
1—2	8,34	2.6	5,7	2,64
2—3	12,5	2,5	8,2	4,3
3—4	16,67	2,2	10,4	6,27
4—5	30,84	2,5	12,9	7.94
5- 6		2,7	15,6	9,4
6—7	29,17	3,5	19,1	10,07
7—8	33,34		24,1	9,24
8—9	37,5	5,2	29,3	8,2
9 - 10	41.67	5,2	34,5	7,17
10- 1 1	45,84	5,4	39,9	5,94
11- - 12		5,2	45,1	4,9
12—13	64.17	4,9		4.17
13—14	58,34			3,34
14—15	62,5			3.5
15—16	66,67	5.2	64,2	4.47
16—17	70,84	4,7	68,9	1,94
17—18			73.9	1.1
18—19	79,17	5,2	79.1	0,07
19—20	83,34	5,4	84.5	—1.16
20—21	87.5	4,7	89.2	—1,7
2,1—22	91,67	4,2	93,4	—1.73
22—23	95.84	3,5	96,9	—1,06
23—24		3,1
—	—		—	—

По данным таблицы имеем Q_xp =!-1.73!+10.07=12 %

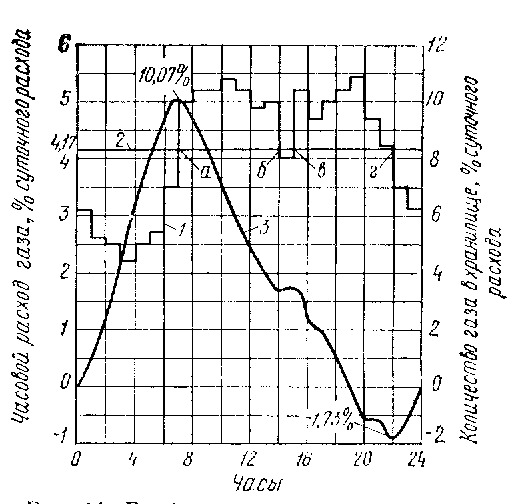

Рисунок 8.1 График потребления газа и работы газохранилища а,б,в,г - моменты времени, когда подача газа равна потреблению; 1 - суточный график потребления газа; 2 - график подачи газа; 3 - количество газа, которое должно находиться в хранилище.

Емкость последнего участка магистрального газопровода определяется по формуле

, м³,

где D - диаметр газопровода, м;

l - длина газопровода, м;

Т - абсолютная температура газа, К;

T_o = 273 К;

P_o = 0,101 МПа;

P_cpmax и P_cpmin - среднее максимальное и минимальное давления в газопроводе, МПа, которые определяются по формулам

, МПа;

, МПа,

где P_нmax и P_нmin - абсолютное давление газа в начале участка, соответственно, максимальное и минимальное, МПа;

P_kmax и P_kmin - то же в конце участка, МПа.
