Здравствуйте, дорогие гости сайтазаметки электрика.

Сегодня я расскажу Вам про контур заземления, для чего он необходим и как правильно выполнить его монтаж своими руками.

Покупая дачные участки для строительства домов и коттеджей, мы должны получить разрешение от энергоснабжающей организации на присоединение определенной мощности. И на данном этапе практически у всех возникает проблема с электромонтажом контура заземления, т.к. в технических условиях на электроснабжение дома он обязателен. Также он необходим при реконструкции старой электропроводки. Более подробно об организации электропроводки в своем доме читайте в статье: электропроводка в деревянном доме.

Что такое контур заземления?

Для начала давайте разберемся, что такое заземление?

Заземление — это ЗУ (заземляющее устройство), предназначенное для электрического соединения с «землей» различных заземляемых частей электрооборудования.

Для каждой системы заземления (TN-C, TN-C-S, TN-S, TT и IT) существуют свои требования к сопротивлению заземляющего устройства (переходите по ссылкам соответствующих систем заземления и знакомьтесь).

Сопротивление ЗУ очень сильно зависит от:

· типа грунта

· структуры грунта

· состояния грунта

· глубины залегания электродов

· количества электродов

· свойств электродов

Контур заземления — это и есть, соединенные между собой, горизонтальные и вертикальные электроды, которые заложены на определенной глубине в грунте Вашего участка.

Все вышеописанные свойства грунта определяются его сопротивлением растекания тока. И чем это сопротивление меньше, тем лучше для монтажа контура заземления.

Грунты, идеально подходящие для монтажа контура заземления:

· торф

· суглинок

· глина с высокой влажностью

Грунты, подходящие для монтажа контура заземления

Грунты, не подходящие для монтажа контура заземления:

· камень

· скала

Грунты, не подходящие для монтажа контура заземления

В зависимости от условий окружающей среды, даже один и тот же тип грунта может иметь разные свойства.

Поэтому производить монтаж контура заземления необходимо осознанно, а выбор количества и длины заземляющих электродов рассматривать по конкретному случаю.

В данной статье я опишу Вам самый распространенный и простой способ монтажа контура заземления. Существуют и более современные способы, например, модульно-штырьевая система заземления. Но к ним мы вернемся в других моих статьях. Чтобы не пропустить новые выпуски статей, подпишитесь.

Подготовка

Выбираем место для установки и монтажа заземляющего устройства.

Рекомендую выбирать место для заземления вблизи вводного распределительного устройства (сборки) Вашего дома.

Согласно ПУЭ (п.1.7.111), искусственные вертикальные и горизонтальные заземлители (электроды) должны быть либо медными, либо из черной или оцинкованной стали. Также их поверхность не должна быть окрашена.

Вот таблица (ПУЭ, табл.1.7.4) рекомендуемых размеров вертикальных и горизонтальных заземлителей (электродов) и заземляющих проводников для прокладки в земле:

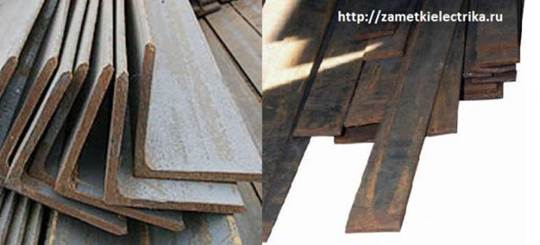

В качестве вертикальных и горизонтальных заземлителей (электродов) мы используем:

· стальной уголок размером 50 х 50 х 5 (мм)

· стальную полосу размером 40 х 4 (мм)

Материалы для контура заземления

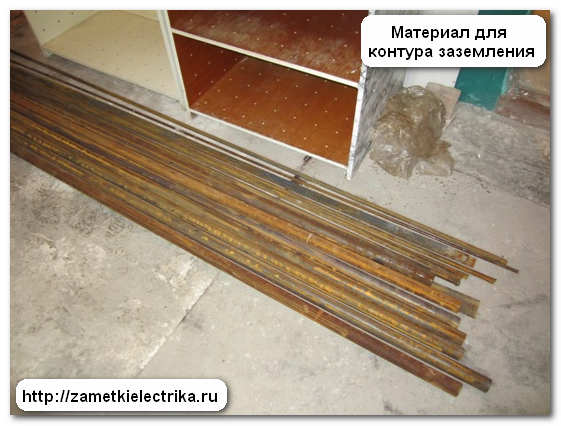

Вот мои заготовки материала для монтажа контура заземления для повторного заземления PEN-проводника жилого многоквартирного дома и дальнейшего его разделения: на защитный проводник РЕ и нулевой рабочий проводник N.

Монтаж контура заземления

Теперь нам необходимо взять лопату и выкопать траншею в виде треугольника с размерами (3 х 3 х 3) метра. Можно выкопать траншею в виде прямой линии длиной порядка 4-5 метров. Последнее время мы именно так и делаем.

Ширина траншеи составляет 0,3-0,5 метра, а глубина 0,5-0,8 метра.

Траншея для контура заземления

В вершины данного треугольника забиваем кувалдой стальной уголок (вертикальные заземлители) длиной 2,5-3 метра. Вместо кувалды можно использовать специальные буры. Если траншея у Вас выкопана в виде прямой линии, то забиваем вертикальные электроды в количестве 4-5 штук через каждый метр.

Чтобы легче забивать стальные уголки в землю, заострите их концы болгаркой.

Забиваем стальные уголки (вертикальные электроды) не полностью, а оставляем около 20 (см). Затем с помощью сварочного аппарата привариваем к нашим стальным уголкам по периметру треугольника или прямой линии горизонтальную стальную полосу, идущую в силовой электрический щиток на шину РЕ (ГЗШ).

Проводник, который соединяет заземляющее устройство с заземляющей частью электроустановки (вводным распределительным устройством или сборкой), называется заземляющим.

В нашем примере в качестве заземляющего проводника применяется стальная полоса размерами 40 х 4 (мм), что удовлетворяет требованиям ПУЭ.

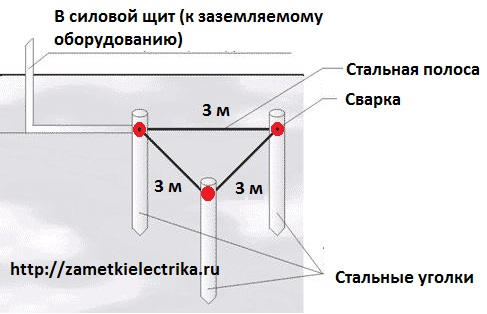

В итоге у нас получается вот такая конструкция (схема). Кстати забыл сказать, что места сварки нужно обработать антикоррозийным составом, например, битумом, а траншею закопать однородным грунтом.

Далее стальную полосу прокладываем до шины РЕ (ГЗШ). Вот фотография для наглядности.

Можно сделать и по-другому, воспользовавшись ПУЭ, п.1.7.117. Выводим из земли горизонтальный заземляющий проводник в виде стальной полосы, а к нему с помощью болтового соединения подключаем проводник, который прокладываем до шины РЕ (ГЗШ):

· медный сечением не менее 10 кв.мм

· алюминиевый сечением не менее 16 кв.мм

· стальной сечением не менее 75 кв.мм

Я использовал заземляющий проводник из медной шины.

Окончание работ

После монтажа необходимо произвести замер его сопротивления. Как сделать это самостоятельно — читайте в статье замер контура заземления (заземляющего устройства).

P.S. В завершении хотелось бы Вам напомнить, что правильное и качественное заземление является Вашей защитой от поражения электрическим током.
