МЕТОДИЧНІ ВКАЗІВКИ

та збірник варіантів

до виконання контрольних робіт

з дисципліни “Інженерна та комп’ютерна графіка”

для студентів 1 курсу факультету УПП

заочної форми навчання

Розділ“Інженерна графіка”

Методичні вказівки розглянуто та затверджено до друку на засіданні кафедри Нарисна геометрія та комп’ютерна графіка

2008 р., протокол №.

Укладачі:

доц. В.В.Семенова-Куліш,

ст.викл. В.В.Шимко

Рецензент:

професор, д.т.н. Т.В.Бутько

Метою методичних вказівок є засвоєння тем, які передбачені програмою курсу “Інженерна та комп'ютерна графіка” розділу “Інженерна графіка” і придбання навичок креслярської роботи, вивчення стандартів по оформленню конструкторської документації, знайомство з умовностями креслень інженерних споруд залізничного транспорту, вивчення стандартів на зображення виробів, зображення і позначення різьби, умовностей виконання і оформлення складальних креслень, умовностей машинобудівельних креслень.

На всі вироби спеціалісти розробляють документацію, яка поділяється на графічну та текстову. Графічна документація – це креслення на форматах стандартних розмірів, яке несе усю необхідну інформацію про виріб (зображення, розміри, матеріал тощо), необхідну для виготовлення виробу і контролю.

За ГОСТ 2.301–68* “Формати” кожен формат документу повинен мати рамку робочого поля, яку креслять товстою суцільною лінією, відступивши ліворуч 20 мм, зверху, знизу та праворуч по 5 мм та основний напис за ГОСТ 2.104–68 форма 1 (див. рисунок 1), який розташований у правому нижньому куті формату, а для формату А4 – вдовж короткої сторони формату.

Рисунок 1 – Основний напис креслення за ГОСТ 2.104–68. Форма 1

Усі формати конструкторської документації скріпляють у вигляді альбому з титульним листом (див. рисунок 2).

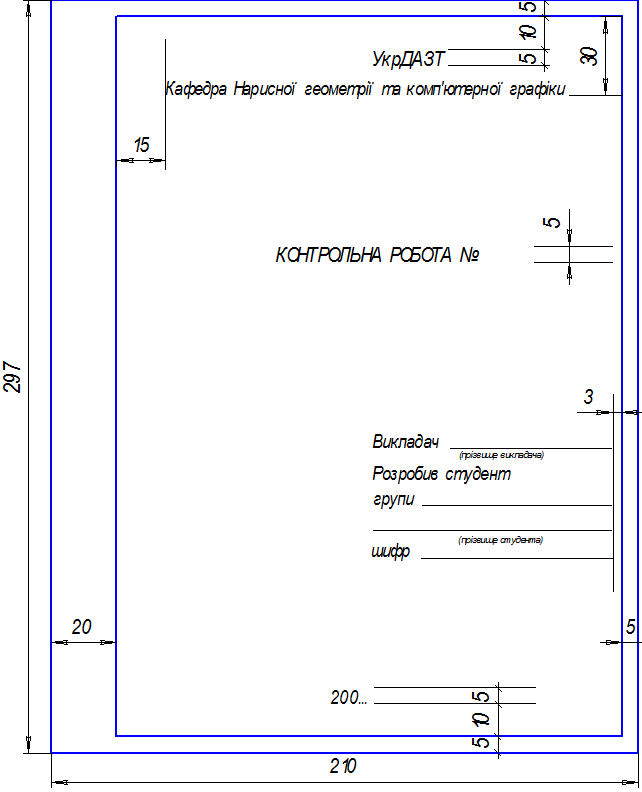

Рисунок 2 – Зразок титульного листа на форматі А4

Варіант студента відповідає номеру у груповому журналі, під яким записане його прізвище.
