Гелиостанция башенного типа

Аккумуляторы тепла

В настоящее время накопление энергии осуществляется за счет аккумулирования тепла.

В зависимости от температуры системы аккумулирования энергии обычно подразделяют на низкотемпературные (до 100⁰С), среднетемпературные (от 100 до 550⁰С) и и высокотемпературные (>550⁰С).

Низкотемпературные аккумуляторы, в частности водяные, нашли широкое применение в гелиотехнике для отопления зданий и ГВС. Для низкотемпературного аккумулирования используют также обратимые реакции гидрации солей и кислот, а также процессы фазового перехода. Для этих целей в качестве теплоаккумулирующих веществ используют парафины и эмульсии, состоящие из парафина и воды. Скрытая теплота плавления парафина порядка 44 кал/г, а температура плавления 35-50⁰С.

Новый тип систем термохимического аккумулирования «Тепидус» разрабатывается в Швеции. В этой установке используется процесс выделения тепла при гидратации сульфида натрия.

Для среднетемпературного аккумулирования, а также в качестве теплоносителя используют соли, характеризующиеся температурой плавления в несколько сот градусов и большой величиной скрытой теплоты фазового перехода.

Высокотемпературное аккумулирование осуществляется с помощью обратимых экзоэндотермических реакций.

1- приемник;

2- 2- поле гелиостатов;

3- Помещение турбогенератора

Каждый гелиостат отражает «солнце» на элемент поверхности центрального приемника, т.е. энергия передается к приемнику оптическим способом. Стоимость гелиостатов составляет около 80% стоимости станции. Требуемая точность фокусировки на приемник составляет 10^-3 рад.

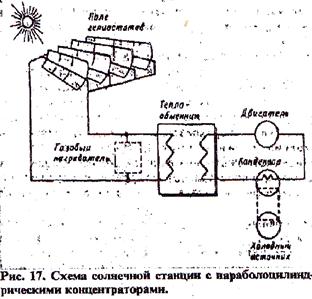

Более перспективным оказываются станции с распределенным приемником энергии. В этих станциях концентраторы, представляющие собой параболоцилиндрические отражатели, вращаются вокруг одной оси и имеют трубчатые приемники, совмещенные с газовым нагревателем. Вращение по одной оси позволяет существенно уменьшить стоимсть концентратора при уменьшении количества получаемой энергии всего на 5% по сравнению с системой слежения, использующей вращение вокруг двух осей.

1- газовый нагреватель;

2- поле гелиостатов.
