Приклад 3. Виконаємо необхідні обчислення і запишемо їх у таблицю 13:

ФЛ 14.24-2 b=1400, l=2380, h=300,

Виконаємо необхідні обчислення і запишемо їх у таблицю 13:

h=0.4×b=0.4×1.4=560 мм

z – глибина розміщення точки, яка розглядається від підошви фундаменту.

Для прямокутних фундаментів:

де l – довжина, b – ширина фундаменту;

де l – ширина, z – глибинаплощі перерізупідошви фундаменту, що

розглядається.

Таблиця - 13 Визначення осідань основи.

Номер точки	Глибина розміщення точки, яка розглядається, від підошви фундаменту фундаменту, z,м			Напруга від власної ваги ґрунту	Додаткова напруга за глибиною	Середнє значення додаткової напруги ,кПа	Товщина елементарного шару hі,см	Значення модуля деформації ґрунту Е, кПа	Осідання і-го шару,Si см
0	0	0,00	1	47,15	213,15	0	0	24000	0
1	0,560	0,8	0,848	58,9	170,8	191,9	56	0,447
2	1,12	1,6	0,553	66,5	107,2	139	56	0,324
3	1,56	2,2	0,352	70,5	66,8	87	44	0.242
4	2	2,86	0,291	77,14	53,3	60,05	44	0,159
5	2,56	3,66	0,197	87,78	49,5	51,4	56	32000	0,089
6	3,12	4,46	0.141	98,42	22,8	36,15	56	0,063
7	3,68	5,26	0,105	119,7	14,7	18,75	56	0,032
8	4,24	6,06	0,080	130,34	10,4	12,5	56	0.021
9	4,8	6,68	0,064	152,21	6,9	8,65	56	0.015
10	5,36	7,66	0,046	167,6	4,2	5,55	56	0.009
11	6	8,57	0.042	182,7	3,2	3,7	56	0,006
12	6,56	9,3	0,028	193,43	1,8	2,5	56	18000	0,008
13	7,12	10,2	0,018	200,46	1	1,4	56	0,004
14	7,68	10,9	0,010	206,39	0,5	0,75	56	0,002

Середнє значення додаткової напруги -

Осідання і-го шару

1,421см.

Порівняємо отримане значення осідання з середнім значенням гранично допустимого осідання основ для даного будинку, яке беремо з

таблиці значень граничних деформацій основ:

см.

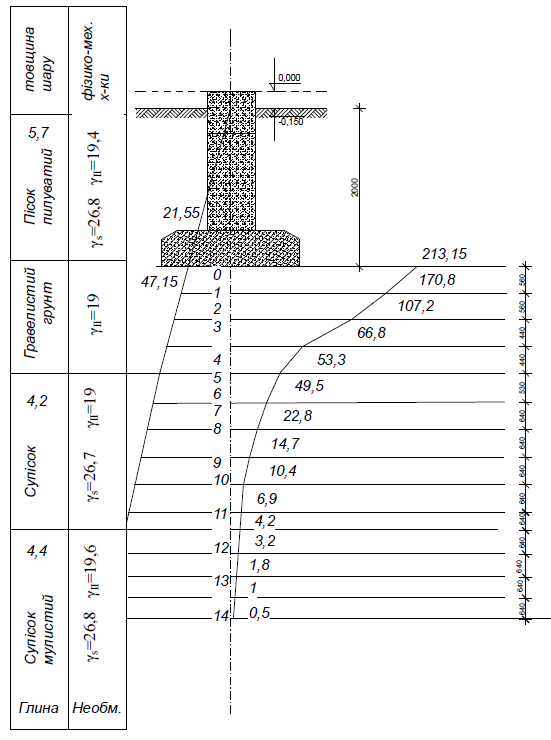

Рисунок 11 - Епюра розподілу напружень стрічкових фундаментів
