Архитектура Неймана

Архитектура компьютера.

Функционально-структурная схема вычислительных машин (ВМ).

Компьютер - это электронное устройство, которое выполняет операции ввода информации, хранения и обработки ее по определенной программе, вывод полученных результатов в форме, пригодной для восприятия человеком. За любую из названных операций отвечают специальные блоки компьютера:

· устройство ввода,

· центральный процессор,

· запоминающее устройство,

· устройство вывода.

Все эти блоки состоят из отдельных меньших устройств. В частности, в центральный процессор могут входить арифметико-логическое устройство (АЛУ), внутреннее запоминающее устройство в виде регистров процессора и внутренней кэш-памяти, управляющее устройство (УУ). Устройство ввода, как правило, тоже не является одной конструктивной единицей. Поскольку виды входной информации разнообразны, источников ввода данных может быть несколько. Это касается и устройств вывода.

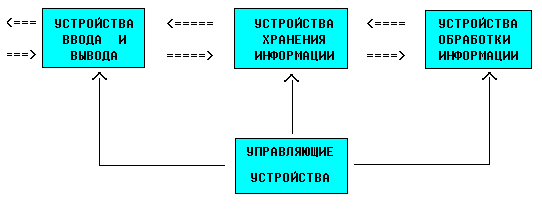

Схематично общая структура компьютера изображена на рис.1.

Рис. 1. Общая структура компьютера

Запоминающее устройство - это блок ЭВМ, предназначенный для временного (оперативная память) и продолжительного (постоянная память) хранения программ, входных и результирующих данных, а также промежуточных результатов. Информация в оперативной памяти сохраняется временно лишь при включенном питании, но оперативная память имеет большее быстродействие. В постоянной памяти данные могут сохраняться даже при отключенном компьютере, но скорость обмена данными между постоянной памятью и центральным процессором, в подавляющем большинстве случаев, значительно меньше.

Арифметико-логическое устройство - это блок ЭВМ, в котором происходит преобразование данных по командам программы: арифметические действия над числами, преобразование кодов и др.

Управляющее устройство координирует работу всех блоков компьютера. В определенной последовательности он выбирает из оперативной памяти команду за командой. Каждая команда декодируется, по потребности элементы данных из указанных в команде ячеек оперативной памяти передаются в АЛУ; АЛУ настраивается на выполнение действия, указанной текущей командой (в этом действии могут принимать участие также устройства ввода-вывода); дается команда на выполнение этого действия. Этот процесс будет продолжаться до тех пор, пока не возникнет одна из следующих ситуаций: исчерпаны входные данные, от одного из устройств поступила команда на прекращение работы, выключено питание компьютера.

Описанный принцип построения ЭВМ носит название архитектуры фон Неймана - американского ученого венгерского происхождения Джона фон Неймана, который ее предложил.
