Лазер из DVD-RW

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный

прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! листы стали

резать не будет, а вот пакеты, бумагу, пластмассу легко!

Для нашего лазера нам понадобится во первых сломанный или не очень резак! причем DVD-RW

. чем выше скорость записи DVD-R, тем мощнее там стоит лазер! в 16х приводах стоят

200мВт красные лазеры, а также лазер ИК диапазона, но о нем позже. Разбираем резак,

вытаскиваем оптическую часть.Вот так выглядит эта часть резака:

ценного там только выходная линза и два лазера.

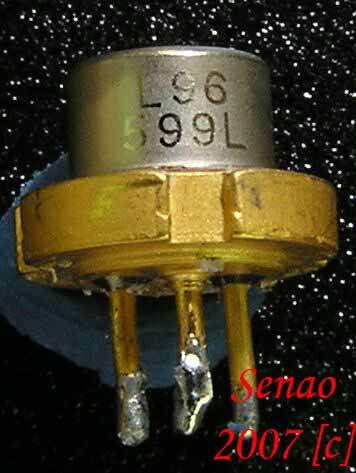

Теперь достаем самое главное!

А теперь техника безопасности для вас и для лазера!

лазер из DVD-RW относится к классу 3B, а значит опасен для зрения! не направляйте луч в глаза! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!

Как можно испортить ЛД?

Да очень просто! стоит превысить ток и ему конец! причем доли микросекунд будет достаточно!

именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него!

на смом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в

обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою

очередь от тока и зависит. Также надо быть внимательным к температуре. при охлаждении лазера

КПД его растет и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее!

Еще его легко убить переходными процессами, возникающими при включении и выключении! от

них стоит защититься.

Теперь продолжим разбирать привод))

Д остаем лазер и его радиатор, сразу же припаеваем к его ногам небольшой

неполярный конденсатор на 0,1мкФ и полярный побольше! так мы спасем

его от статики и переходных процессов, которые ЛД очень не любят!

Теперь время подумать о питании нашего лазера.ЛД питается примерно

от 3V и потребляет 200мА. Лазер это не лампочка!! никогда не соединяйте

его напрямую к батарейкам! без ограничительного резистора его убьют и

2 батарейки от лазерной указки!! ЛД нелинейный элемент, поэтому питать его

надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной.

Все схемы питаются от аккумуляторов.
