Name Culoare Tip de linie

DIM1 Cyan Continuous

DIM2 Blue Continuous

DIM3 Red Continuous

13. Faceţi layer-ul DIM1 curent şi cotaţaţi mixerul în fereastra din stânga sus ca în figura 4. Veţi vedea cum cotele sunt reflectate de asemenea şi în celelalte ferestre. Deoarece cotele din celelalte ferestre nu trebuie să fie afişate, layerele care le conţin vor fi îngheţate mai târziu.

Figura 4

14. Faceţi layer-ul DIM2 curent şi dimensionaţi mixerul în fereastra din stânga jos, ca în figura 5.

Figura 5

15. Faceţi layer-ul DIM3 curent şi dimensionaţi mixerul în fereastra din dreapta ca, în figura 6.

Figura 6

Controlul vizibilităţii layer-elor

16. Tastaţi ps la prompterul command: pentru a vă întoarce în paper space. Daţi comanda zoom cu factorul de scalre 0.9x astfel încât marginile ferestrelor să fie vizibile. Faceţi layer-ul 0 curent.

17. Faceţi fereastra din stânga sus activă. Selectaţi Viewport Layer Controls din meniul derulant Data. Această comandă vă permite să controlaţi vizibilitatea layer-elor particulare în anumite ferestre specificate.

Selectaţi Freeze pentru a îngheţa afişarea lazerelor pe care le indicaţi la prompterul Command:.

Introduceţi DIM2, DIM3. Veţi vedea apoi că în linia de comandă sunteţi întrebaţi: dacă layer-ele vor fi îngheţate în toate ferestrele, în fereastra curentă sau selectaţi una dintre ele. Răspundeţi cu <Return> la restul întrebărilorşi fereastra din stânga sus va fi actualizată cu noua configuraţie a layer-elor ca în figura 7.

Figura 7

18. Analog, îngheţaţi layer-ele DIM1 şi DIM3 în fereastra din stânga jos (figura 8).

Figura 8

19. Îngheţaţi layer-ele DIM1 şi DIM2 în fereastra din dreapta, ca în figura 9.

Figura 9

20. Utilizând comanda line desenaţi un contur dreptunghiular, de la colţurile ferestrelor existente, care înconjoară tot desenul.

21. Îngheţaţi layer-ul PSVPORTS pentru a obţine desenul final identic cu cel de referinţă.

22. Salvaţi desenul şi ieşiţi din editorul de desenare cu comanda quit.

EXERCIŢIUL NR. 9: Introducere în PAPER SPACE

EXERCIŢIUL NR. 9: Introducere în PAPER SPACE

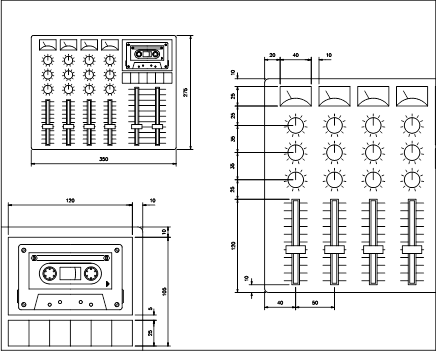

Acest exerciţiu face o introducere în utilizarea spaţiului de hârtie şi tipărirea vederilor multiple. Conceptul spaţiului de hârtie (paper space) este legat de cel al spaţiului de modelare (model space). Principiul este de a realiza un 'obiect virtual' în spaţiul de modelare. Acest obiect virtual este un desen realizat la scara 1:1. Desenul sau proiecţii ale desenului scară 1:1 este 'aşezat' pe hârtie. Formatul hârtiei poate fi la alegere şi nu este legat de mărimea obiectului virtual. Pe hârtie pot fi mai multe vederi ale obiectului virtual, fiecare dintre ele putând avea o scară diferită.

Utilizând desenul mixerului (pe care l-aţi completat anterior în curs) veţi seta afişarea a 3 vederi cu scări diferite ce permit cotarea unui număr de caracteristici.
