Аппараты с кипящим слоем

Широко распространены и перспективны процессы взаимодействия газов и жидкостей с твердыми зернистыми материалами, в которых твердые частицы становятся подвижными относительно друг друга за счет обмена энергией с взвешивающим их потоком. Такое состояние зернистого материала получило название псевдоожижённого или кипящего слоя вследствие внешнего сходства с поведением обычной ка­пельной жидкости.

Кипящему слою присущи свойства жидкости: теку­честь, вязкость, поверхностное натяжение. Процессы, в которых осу­ществляется псевдоожижение твердых материалов, применяют в различных отраслях промышленности. К ним относятся, например, хи­мические процессы: каталитический крекинг нефтепродуктов, газификация топлив, обжиг различных руд; физические и физико-химические процессы: сушка мелкозернистых, пастообразных и жидких материалов, термическая обработка металлов, нагревание и охлаждение газов;, механические. процессы: обогащение, гранулирование, смешивание к транспортировка зернистых материалов и др.

Широкое внедрение псевдоожижения в промышленную практику обусловлено рядом его преимуществ. Твердый зернистый, материал в псевдоожиженном состоянии вследствие текучести можно перемещать по трубам, что позволяет многие процессы осуществлять непрерывно. Особенно выгодно применение псевдоожиженного слоя в процессах, скорость которых определяется термическим или диффузионным со­противлением в газовой фазе. Эти сопротивления в условиях псевдо­ожижения уменьшаются в десятки раз, а скорость процессов соответ­ственно увеличивается. Благодаря интенсивному перемешиванию твер­дых частиц в псевдоожиженном слое практически выравнивается поле температур, устраняется опасность значительных перегревов и свя­занных с этим нарушений в протекании ряда технологических про­цессов.

Наряду с достоинствами псевдоожиженному слою присущи и недо­статки. Так, вызванное интенсивным перемешиванием твердых частиц выравнивание температур и концентраций в слое приводит к умень­шению движущей силы процесса. Иногда проскок значительных количеств газа без достаточного контакта с твердым зернистым материа­лом уменьшает выход целевого продукта. Отрицательными факторами следует также считать истирание и измельчение твердых частиц, эрозию аппаратуры, возникновение значительных зарядов статического электричества, необходимость установки мощных газоочистительных уст­ройств. Процессы в кипящем слое создаются при больших затратах энергии. Некоторые недостатки могут быть устранены за счет совер­шенствования конструкций аппаратов.

Принцип образования кипящего слоя состоит в следующем. Если под слой зернистого материала, расположенного на поддерживающей решетке, подавать поток теплоносителя (газа или жидкости), то со­стояние слоя оказывается различным в зависимости от скорости по­тока. При плавном ее увеличении от нуля до некоторого первого кри­тического значения w'_о происходит обычный процесс фильтрования, при котором твердые частицы неподвижны (рис. 3.10,а), порозность слоя е неизменна, а его гидродинамическое сопротивление Δр возра­стает с ростом скорости w.

При достижении скорости w'_о гидродинамическое сопротивление зернистого слоя становится равным его весу, слой взвешивается, на­рушается контакт частиц, они получают возможность перемещаться и перемешиваться; слой расширяется, в нем наблюдается проскакивание газовых пузырьков. При дальнейшем росте скорости потока до некото­рого значения w" _oслой продолжает расширяться и интенсивность дви­жения частиц увеличивается. При w>w" _oтвердые частицы начинают выноситься из слоя. Скорость w'_о называется скоростью начала псев­доожижения, а скорость w" _o – скоростью начала уноса.

После перехода в псевдоожиженное состояние слой несколько рас­ширяется, он однороден, его верхний уровень – свободная поверхность, она практически неподвижна, перемещение частиц выражено слабо (рис. 3.10,6). С ростом скорости газа слой расширяется, в его объеме появляются газовые пузыри (нарушается однородность), повышается интенсивность перемешивания частиц, возникают колебания свободной поверхности слоя (рис. 3.10,в). При выходе из слоя пузыри, про­рывая его свободную поверхность, вызывают ее колебания и появление выброса твердых частиц. В узких и высоких слоях восходящие пузыри могут сливаться и занять все поперечное сечение, образуя перемеща­ющиеся вверх газовые «пробки», которые чередуются с движущимися «поршнями» твердых частиц (рис. 3.10,г). В таком поршнеобразном псевдоожиженном сдое перемешивание твердых частиц в вертикальном направлении затруднено.

Рис. 3.10. Различные состояния слоя зернистого материала при прохождении через него потока газа (жидкости):

а – неподвижный слой; б –кипящий слой при w>w"o; в –слой с барботажем газовых пузырей; г – поршнеобразный слой: д – слой со сквозными каналами; е – унос твердых частиц при w> > w"o; ж – фонтанирующий слой; / – корпус аппарата; 2 –опорно-распределительная решетка; 3 – твердые частицы;, 4 – газовые пузыри; 5 – газовые «пробки»; 6 – сквозные каналы; 7–фон­тан; 8 – осевое ядро слоя; 9' – сползающий слой твердых частиц

В слое твердых частиц, склонных к агрегированию, при скоростях газа, незначительно превышающих w'_o, образуются сквозные каналы (рис. 3.10,5), через которые газ проходит без достаточного контакта с твердыми частицами. Эти каналы часто либо полностью исчезают при увеличении скорости газа, либо сохраняются лишь в основании слоя. При высоких давлениях, когда плотности газа и твердых частиц соизмеримы, слой приближается к однородному.

При w w" _oтвердые частицы начинают выноситься из слоя (рис. З.10.е) и их количество в аппарате уменьшается. Порозность та­кого, слоя стремится к единице, а сопротивление слоя резко падает.

При псевдоожижении зернистых материалов в коническо-цилиндрических и конических аппаратах с углом в вершине более 15–20° воз­можно образование фонтанирующего слоя (рис. 3.10,ж). Здесь газ, проходя преимущественно в центральной зоне слоя, увлекает твердые частицы и фонтаном выбрасывает их к периферии, где они сползают вниз вдоль боковой поверхности.

Важную роль в аппаратах с псевдоожиженным слоем зернистого материала играет конструкция опорно-распределительной решетки. К по­следней предъявляют ряд требований: равномерное распределение по­тока газа (жидкости) по сечению аппарата и исключение образования застойных зон в слое, предотвращение провала твердых частиц при внезапном уменьшении скорости потока, минимальное гидравлическое сопротивление, простота конструкции и удобство эксплуатации.

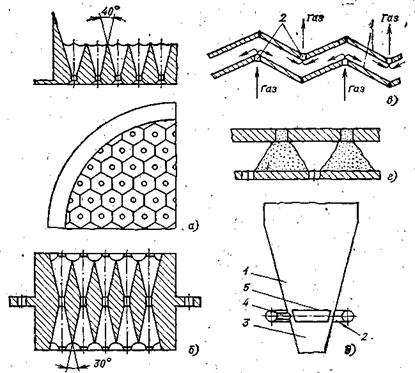

Рис. 3.11. Принципиальные схемы опорно-распределительных устройств: а - полусотовая решетка; б - сотовая решетка; в – беспровальная уголковая решетка; г – беспровальная плоская решетка; д – конусный распределитель; 1 – диффузор; 2 – коллектор газа; 3 – выход твердого материала; 4 – подвод газа; 5 – защитный конус.

Конструктивно наиболее простыми являются плоские перфорирован­ные или полусотовые решетки с круглыми или продолговатыми отвер­стиями, которые не исключают, однако, образования застойных зон на участках между отверстиями для прохода газа (жидкости). Отмечен­ного недостатка не имеют сотовые решетки (рис. 3.11,б), но они сложны в изготовлении. На рис. 3.11,в, г показаны схемы двух беспровальных решеток: первая изготовлена из перфорированных плоских металличе­ских листов, вторая сварена из уголков.

В аппаратах небольших размеров оправдало себя газораспреде­лительное устройство в виде конусного распределения – диффузора с боковым тангенциальным вводом потока теплоносителя (рис 3 11 д).

Равномерность псевдоожижения зависит не только от конструкции опорно-распределительной решетки, но и от размеров и формы твер­дых частиц, от скорости ожижающего агента, способа его подвода и других факторов. На практике доля живого сечения решетки обычно составляет 1-10% ее площади [21].

Слои зернистых материалов могут состоять из частиц одинакового (монодисперсный слои)и различных (полидисперсный слой)диаметров. Важнейшими характеристиками зернистого слоя являются отно­сительная объемная доля пустот - порозность ε, размер частиц d, их форма и удельная площадь поверхности f, м²/м³. Если в объеме зернистого слоя V_o м³ содержится V м³ плотного (монолитного); материа­ла, то

. (3.31)

Рис. 3.15. Изменение перепада давления в слое зернистого материала в зависимости от да:

а – кривая идеального псевдоожижения; б – реальные кривые псевдоожижения; в – кривая псевдоожнжения полидисперсного материала

Состояние псевдоожиженного слоя изображается «кривой псевдо­ожижения», выражающей зависимость перепада давления Δр в слое (не считая решетки) от скорости ожижающей среды w в незаполнен­ном сечении аппарата. На рис. 3.12 показана кривая идеального псев­доожижения монодисперсного слоя твердых частиц в аппарате посто­янного. поперечного сечения. Восходящая ветвь ОА (прямая при ла­минарном течении и кривая при других режимах) соответствует дви­жению ожижающей среды через неподвижный зернистый слой. Абсцисса точки A (w=w'o) соответствует скорости начала псевдоожи­жения, а горизонтальный участок АВ – псевдоожиженному состоянию, характеризующемуся равенством сил давления потока на слой твердых частиц и их веса; здесь сохраняется равенство Δp=const. Абсцисса точки В выражает скорость начала уноса ω"₀. При скорости ω>> ω"₀ твердые частицы, выносятся потоком и уменьшается Δр.

В реальных условиях кривая псевдоожижения (кривая 1на рис. 3.12,6) отличается от идеальной. За пределами ω'о значение Δр продолжает расти. В это момент давление газа достигает максимального значения Δр_кр и соответствует весу материала плюс некоторому перепаду Δр', необходимому для затраты энергии на отрыв частиц друг от друга, а также на преодоление силы их трения о стенку. Значение максимального давления определяется плотностью первоначальной за­сыпки зерен, их формой и состоянием поверхности, геометрической формой аппарата, конструкцией опорно-распределительной решетки. После перехода слоя в псевдоожиженное состояние сопротивление его резко падает до характерного уровня Δр. В аппаратах постоянного поперечного сечения Δр'= (0,05-0,15) Δр, в конусных аппаратах Δр' значительно выше.

Кривая 2 на рис. 3.12,6 соответствует кривой обратного хода, т. е. уменьшению скорости от w"₀ до нуля. Меньшие значения Δр для неподвижного слоя по кривой обратного хода обусловлены более рыхлой засыпкой слоя в результате понижения скорости w.

Скорость начала уноса твердых частиц из монодисперсного псевдо-ожиженного слоя w"₀ также не поддается точному расчету из-за ее сложной зависимости от множества факторов (размера и формы ча­стиц, количества и размера газовых пузырей, профиля скорости по­тока ожижающей среды в поделоевом пространстве и др.). Явление еще больше усложняется в случае полидисперсного слоя. В связи с этим для приближенного определения w"₀ ее принимают равной скорости витания (осаждения) одиночных частиц.

Рассмотрим движение шарообразной частицы диаметром d под дей­ствием силы тяжести в неподвижной жидкости. При начальной скоро­сти, равной нулю,) падающая частица будет двигаться с ускорением до того момента, когда сила сопротивления среды уравновесит силы тяже­сти и Архимеда. Далее частица будет падать с постоянной скоростью wo, называемой скоростью свободного осаждения (витания). Напишем уравнение динамического равновесия:

. (3.48)

где ξ – коэффициент лобового сопротивления; ρ_т, ρ_ж – плотности твер­дой частицы и жидкости.

Умножив обе части последнего равенства, на 1/v², получим

,

Или

. (3.49)

Отсюда можно рассчитать скорость витания для сферических ча­стиц:

. (3.50)

Подставляя значение, соответствующее различным режимам дви­жения, можно рассчитать искомые значения w"₀.

Для приближенного определения w₀ при всех режимах движения применяют универсальную формулу Тодеса:

. (3.51)

Контрольные вопросы

1. Какие преимущества и недостатки имеют регенеративные аппараты по сравне­нию с рекуперативными?

2. Применяют ли регенеративные аппараты с насадками для теплообмена при низ­ких температурах?

3. Какие насадки обладают большим значением коэффициента аккумулирования теплоты η: керамические или металлические?

4. От каких физических величин зависит коэффициент аккумулирования теплоты насадки?

5. Какие основные требования предъявляют к насадке в регенеративных аппара­тах с подвижной насадкой?

6. Можно ли металлические насадки применять при температурах выше 900 °С?

7. Где будет больше температура насадки из огнеупорного кирпича; в конце пе­риода охлаждения, в центре или на поверхности?

8. Как определяется порозность слоя?

9. В каких случаях не учитывают влияние внутреннего теплового сопротивления насадки в тепловых расчетах? '

10. Какие характерные особенности теплообмена можно выделить в плотном слое?

11. В чем состоит особенность расчета чисел Нуссельта и Рейнольдса для плот­ного слоя насадки?

12. В каком случае следует учитывать лучистый теплообмен: при передаче тепло­ты от горячих газов к насадке или при передаче его от насадки к нагреваемому воздуху?

13. Объясните физическую сущность образования кипящего слоя. Как происходит изменение давления и высоты материала с повышением скорости газа?

14. Какие режимы кипения слоя наблюдаются в цилиндрических аппаратах. Мо­жет ли в аппарате с большим диаметром происходить поршневое кипение?
