Методист




Г.

Контрольная работа поступила на УФ СибГУТИ- УрКСИ

Отчество

Имя

Фамилия

По предмету физические основы радиосвязи

КОНТРОЛЬНАЯ РАБОТА №1

ВАРИАНТ 002











Шифр 2



Группа С



Домашний адрес студента:





Дата отправки контрольной работы «_____» _____________________20_____г.

Дата рецензии «_____» __________________________200____г.

Оценка _____________________________________________________________________

Подпись рецензента __________________________________________________________

Контрольная работа.



Задание1

Вариант 2

Приведите конструкцию антенн диапазона частот от 30Мгц до 300МГц, их основные характеристики и параметры.



Антенна является необходимым элементом любого радиопередающего и радиоприемного устройства. Антенна радиопередатчика (передающая антенна) предназначена для преобразования тока высокой частоты в энергию излучаемых ею электромагнитных волн. Антенна радиоприемника (приемная антенна) предназначена для преобразования принятых ею электромагнитных волн в энергию тока высокой частоты. Характер процессов, происходящих в передающей и приемной антеннах, определяет обратимость их использования. Обратимость антенн находит выражение не только в принципиальной возможности использования одной и той же антенны в качестве передающей или приемной, но и в том, что основные параметры антенны сохраняются при использовании ее как для передачи, так и для приема. Это имеет большое практическое значение. Так, многие передвижные радиостанции, предназначенные для связи, имеют общую антенну для передачи и для приема.

Известно, что при передаче электромагнитной энергии по линии стремятся уменьшить излучение самой линии. Для этого провода линии располагают параллельно и близко друг к другу. При этом поля двух одинаковых по значению, но противоположно направленных токов взаимно компенсируются, и излучения энергии в окружающее пространство не происходит.

При создании антенных устройств ставится противоположная задача: получение возможно большего излучения. Для этого можно использовать те же длинные линии, устранив одну из причин, лишающих фидер излучающих свойств. Можно, например, раздвинуть провода линии на некоторый угол, в результате чего их поля не будут компенсировать друг друга. На этом основана работа V-образных и ромбических антенн, излучающие провода которых расположены под острым углом один к другому (рис. 1.1, α и б), и симметричного вибратора, получающегося при разведении проводов на 180° (рис. 1.1, в).

Компенсирующее действие одного из проводов фидера устранить, исключив его из системы. Это приводит к получению несимметричного вибратора (рис. 1.2, а).





Рис.1.1 Симметричные антенны

Рис.1.2 Несимметричные антенны.



Все антенны, использующие этот принцип работы, относятся к классу несимметричных антенн. К ним также принадлежат Г-образные и Т-образные антенны (рис. 1.2, б и в ).

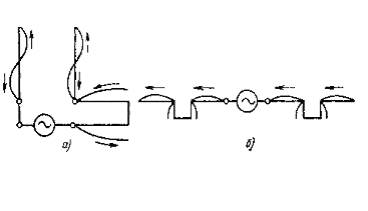

Фидер излучает, если соседние участки его двух проводов обтекаются токами, совпадающими по фазе, поля которых усиливают друг друга. Для этого необходимо создать фазовый сдвиг в половину длины волны, например, за счет неизлучающего шлейфа (рис. 1.3, а). На таком же принципе основаны синфазные антенны, получившие широкое распространение (рис. 1.3, б).

Рис.1.3 Синфазные антенны.
