PI Section Line – линия электропередачи с сосредоточенными параметрами

Пиктограмма:

Рис.1

Назначение:

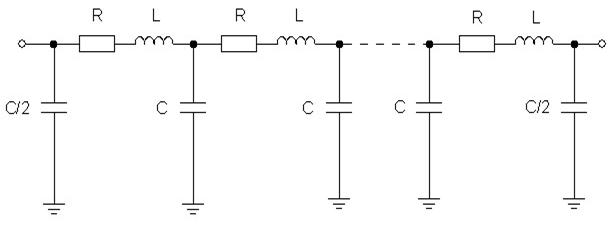

Моделирует однофазную линию электропередачи с сосредоточенными параметрами. В реальной линии электропередачи сопротивления, индуктивность, и емкость равномерно распределены вдоль линии. Приближенная модель линии (рис. 2) может содержать от одной до нескольких идентичных секций с сосредоточенными параметрами. Число секций зависит от частотного диапазона, который необходимо охватить при моделировании. Приближенно число секций можно определить из выражения:

,

где

fmax – максимальная частота;

– скорость распространения в км/c, при измерении индуктивности в Гн/км и емкости в Ф/км;

l – длина линии в км;

N – число секций.

Рис. 2

Окно задания параметров:

Рис. 3

Параметры блока:

Frequency used for R L C specification (Hz):

[Частота работы линии (Гц)].

Resistance per unit length (Ohm/km):

[Сопротивление линии на 1 км длины (Ом/км)].

Inductance per unit length (H/km):

[Индуктивность линии на 1 км длины (Гн/км)].

Capacitance per unit length (F/km):

[Емкость линии на 1 км длины (Ф/км)].

Length (km):

[Длина линии (км)].

Number of pi sections:

[Число секций линии].

Measurements:

[Измеряемые переменные]. Значения параметра выбираются из списка:

None - нет переменных для измерения,

Input and output voltages - входные и выходные напряжения,

Input and output currents- входные и выходные токи,

All voltages and currents - все напряжения и токи.
