Формування елемента видавлювання

При формуванні елемента видавлювання ескіз, що містить перетин елемента, переміщається в напрямі, перпендикулярному до його площини. Напрям видавлювання можна вибрати із списку Напрям, послуги якого подані у табл.14.

Таблиця14

	Значення послуги напряму	Напрям видавлювання та особливості задання глибини видавлювання
	Прямий	Видавлювання відбувається у прямому напрямі щодо площини ескізу на задану глибину.
	Зворотний	Видавлювання відбувається у зворотному напрямі щодо площини ескізу на задану глибину.
	Два напрями	Видавлювання відбувається в обидві сторони щодо площини ескізу. При цьому можна задати глибину видавлювання для кожного напряму окремо.
	Середня площина	Видавлювання відбувається в обидві сторони симетрично щодо площини ескізу. При цьому можна задати тільки сумарну глибину видавлювання. В результаті буде елемент, у якого площина ескізу є площиною симетрії (середньою площиною).

Після вибору напряму потрібно задати точну відстань, на яку проводитиметься видавлювання, або вказати спосіб автоматичного визначення глибини видавлювання. Для цього потрібно вибрати варіант із списку Спосіб (табл.15).

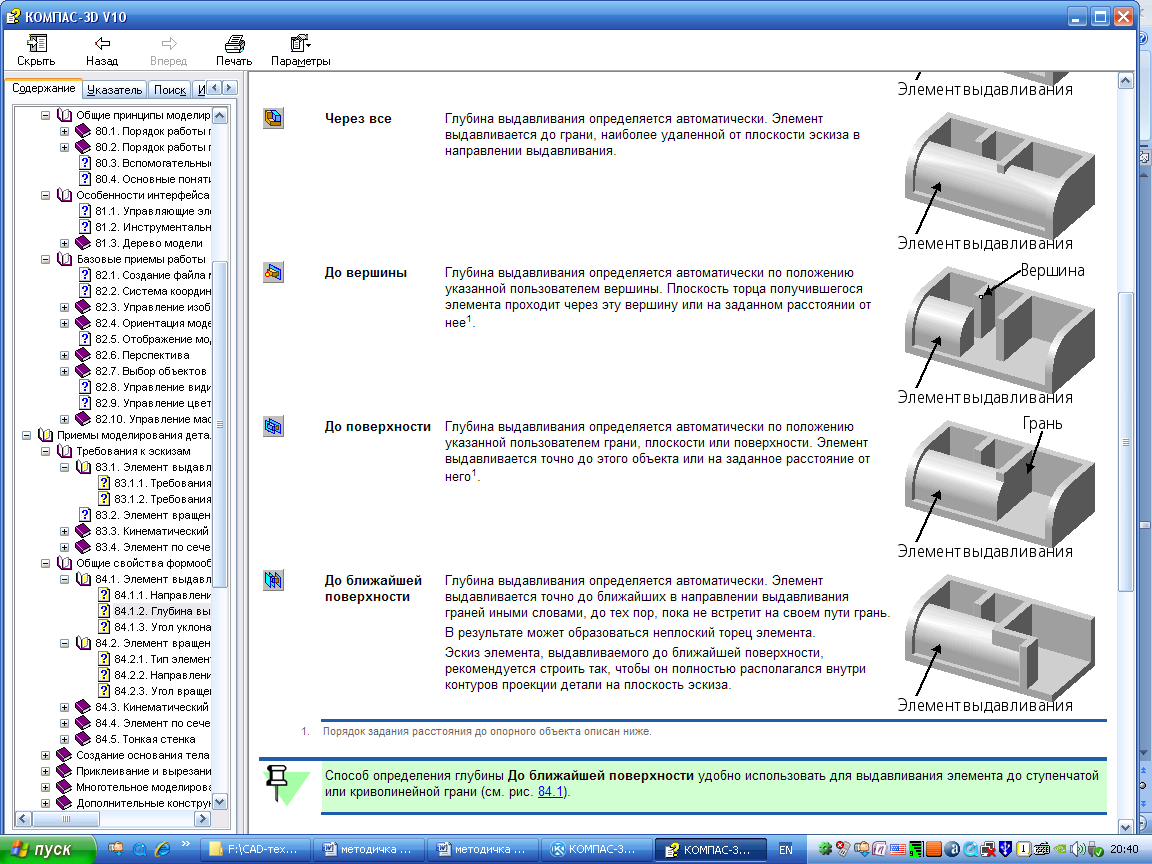

Таблиця15

	Значення опції Спосіб	Правила визначення глибини видавлювання	Приклад побудови
	На відстань	Видавлювання проводиться точно на відстань, задану в полі Відстань.
	Через все	Глибина видавлювання визначається автоматично. Елемент видавлюється до грані, найбільш віддаленої від площини ескізу у напрямі видавлювання.
	До вершини	Глибина видавлювання визначається автоматично за положенням вказаної користувачем вершини. Площина торця елементу, проходить через цю вершину або на заданій відстані від неї.
	До поверхні	Глибина видавлювання визначається автоматично за положенням вказаної користувачем грані, площини або поверхні. Елемент видавлюється точно до цього об'єкта або на задану відстань від нього.
	До найближчої поверхні	Глибина видавлювання визначається автоматично. Елемент видавлюється точно до найближчих у напрямі видавлювання граней тобто, до тих пір, поки не зустрінеться якась грань.В результаті може утворитися неплоский торець елемента.

Спосіб визначення глибини До найближчої поверхні зручно використовувати для видавлювання елемента до ступінчастої або криволінійної грані (рис.10.2)

Рис. 10.2

При виборі варіантів задання відстані до опорного об’єкта До вершини і До поверхні потрібно вказати цю вершину, грань, площину або поверхню (тобто опорний об'єкт) у вікні та ввести в поле Відстань необхідну відстань між торцем елемента і об'єктом.Якщо потрібно видавити елемент точно до вершини (рис.10.3 а) або поверхні, то вводять нульову відстань.

Якщо відстань до об'єкта не нульова, видавлювання може бути виконане як у напрямі видавлювання (в цьому випадку елемент буде видавлений «за об'єкт» на вказану відстань(рис.10.3 б)), так і проти напряму видавлювання (в цьому випадку елемент не досягне об'єкту на вказану відстань(рис.10.3 в)). Щоб задати напрям відліку відстані до вершини, потрібно звернутися до послуги До об'єкта або За об'єкт в полі Тип.

а) б) в)

Рис. 10.3
