Побудова додаткових виглядів за стрілкою

Створення асоціативних виглядів деталі.

Прийоми побудови основних асоціативних виглядів (спереду, зверху, зліва і ізометрії) розглянуті в лабораторній роботі №.13 Побудуємо перераховані асоціативні вигляди деталі «Опора». Зазначимо, що робочим, тобто доступним для редагування (зміни) може бути тільки один з виглядів креслення. У полі Поточний вигляд відображається номер або ім'я (це залежить від налаштувань, зроблених в діалозі параметрів виглядів) поточного вигляду. Щоб зробити поточним інший вигляд, потрібно ввести або вибрати із списку потрібний номер (ім'я).

Розглянемо прийоми редагування побудованих виглядів. Переміщення виглядів з руйнуванням проекційних зв'язків розглянуте в попередній лабораторній роботі.

Елементи деталей, розташовані на похилих площинах, при побудові основних виглядів спотворюються. Наприклад, циліндричні отвори на ребрах жорсткості у деталі «Опора» на вигляді зверху і зліва спотворюються – замість кіл бачимо еліпси. Задати діаметри цих отворів на таких виглядах складно. Щоб уникнути спотворень, будують додатковий вигляд за перпендикулярним до похилої площини напрямом огляду (показаний на кресленні стрілкою).

Для побудови додаткового вигляду потрібно виконати наступні дії:

1. Зробити робочим вигляд спереду.

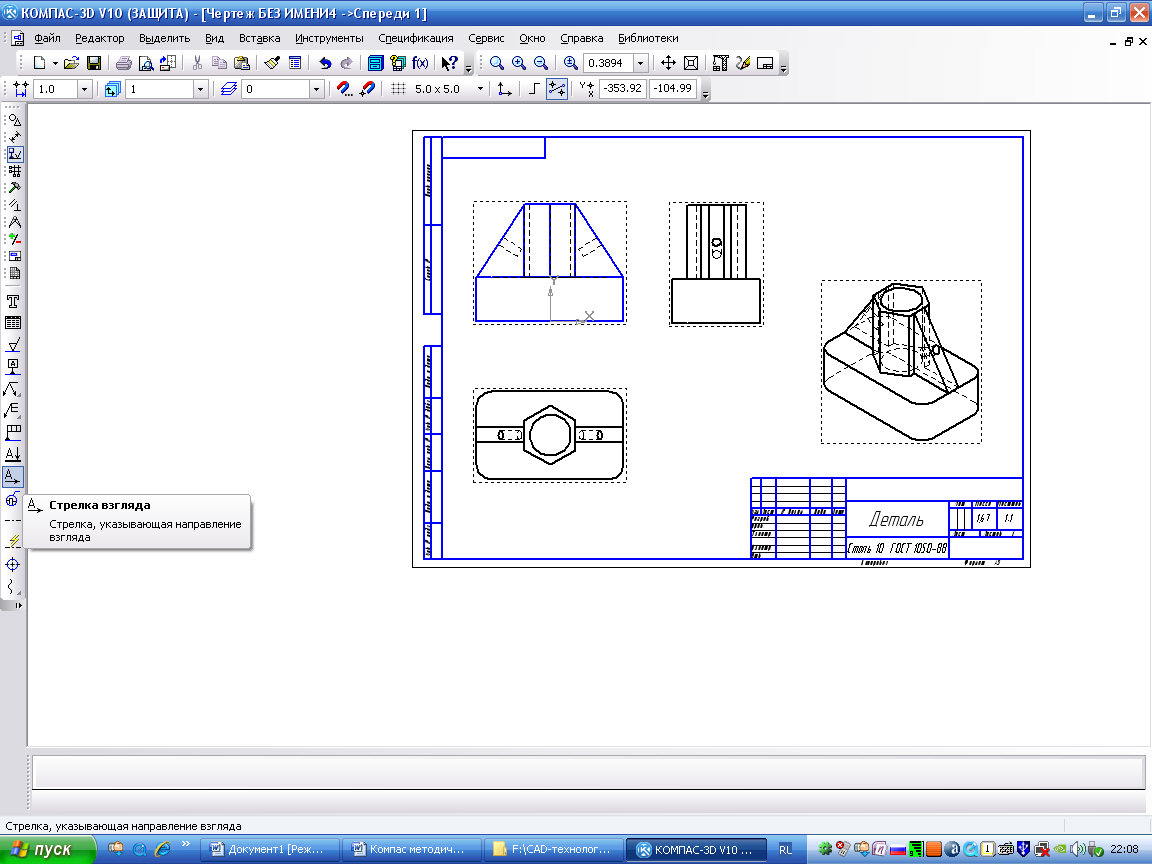

2. Вибрати напрям огляду за допомогою послуги Стрілка огляду , розташованої на інструментальній панелі Позначення. Спочатку вказується початкова точка стрілки, потім – друга точка, чим визначається напрям стрілки. Третьою точкою визначається положення напису. Напис створюється автоматично, в полі Текст на Панелі властивостей внизу екрана. Щоб зафіксувати зображення, слід натиснути кнопку Створити об'єкт на Панелі спеціального управління.

3. Побудувати асоціативний вигляд за стрілкою можна звернувшись до послуги Вигляд за стрілкою , розташованої на інструментальній панелі Асоціативних виглядів. Після звернення до послуги на екрані з'явиться фантом вигляду у вигляді габаритного прямокутника. Вигляд за стрілкою розташовується в проекційному зв'язку зі своїм опорним виглядом, що обмежує можливість його переміщення (рис.14.12). Зв'язок відключається за допомогою послуги Проекційний зв'язок на вкладинці Параметри.

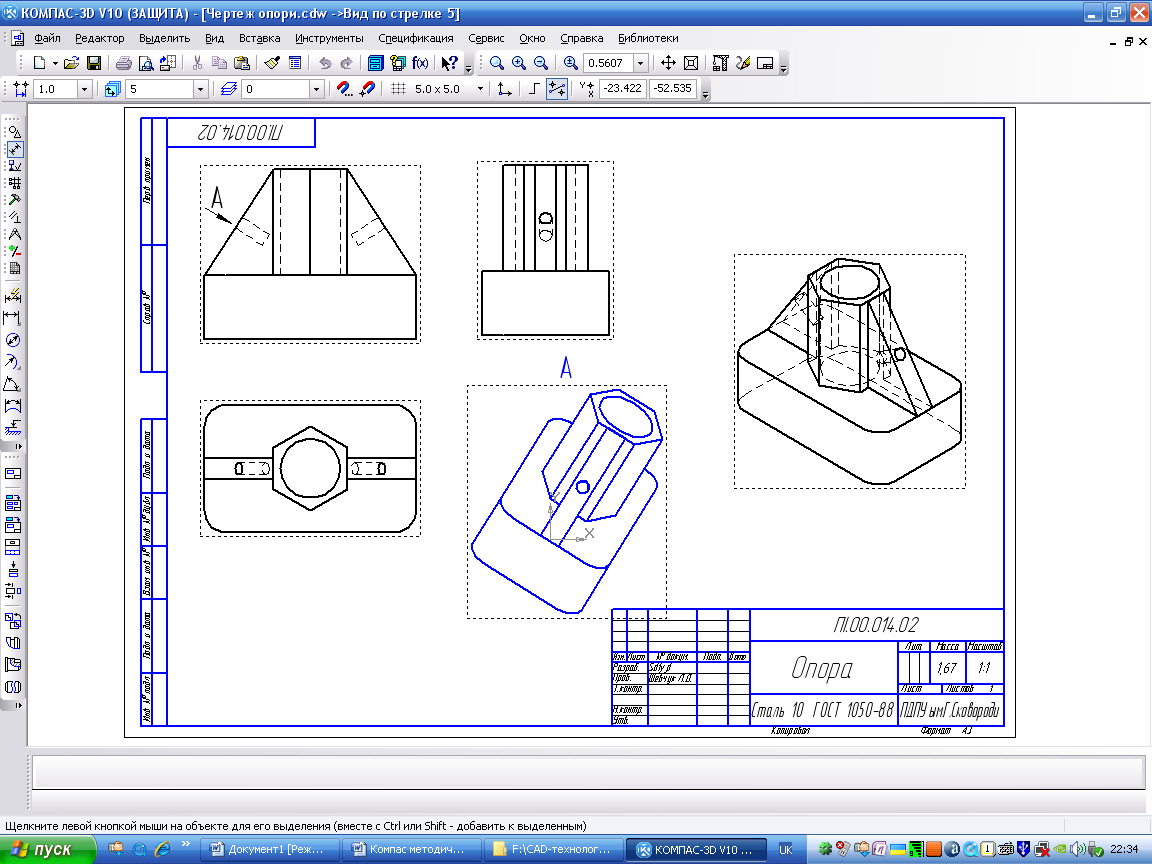

Рис. 14.12
