Нанесення розмірів та позицій на складальному кресленні




На складальних кресленнях наносять невелику кількість основних розмірів (габаритні, настановчі, монтажні і т. д.), оскільки за цими кресленнями не виготовляють деталі. На кресленні болтового з'єднання потрібно нанести тільки габаритні розміри деталей, що сполучаються, решту розмірів деталей наносити не потрібно, вони використовуються тільки для побудови зображення. Зразок креслення болтового з'єднання наведений на рис.15.10.

За складальними кресленнями можна уявити конструкцію виробу, характер з'єднання деталей. Складальні креслення супроводжуються текстовим документом – специфікацією.

Специфікація – це текстовий документ, в якому перераховуються пронумеровані деталі, що входять у виріб. Номери (позиції) деталей розташовують на одній горизонталі або вертикалі. Перші номери надаються найбільшим деталям, останні – стандартним виробам. Лінії-виноски позицій не можна перетинати розмірними лініями і орієнтувати паралельно штрихуванню.

Для нанесення позицій потрібно перейти на Компактній інструментальній панел і до інструментальної панелі Позначення та звернутися до послуги Позначення позицій .

Потім вказати на кресленні точку, на яку вказуватиме полиця-виноска, перемістити курсор мишки в те місці, де розташовуватиметься полиця з номером позиції, і натиснути ліву кнопку мишки. Щоб зафіксувати (запам'ятати) положення позицій на кресленні, слід натиснути кнопку Створити об'єкт .

Перші номери надаються деталям, що сполучаються, а потім в алфавітному порядку нумеруються стандартні вироби.

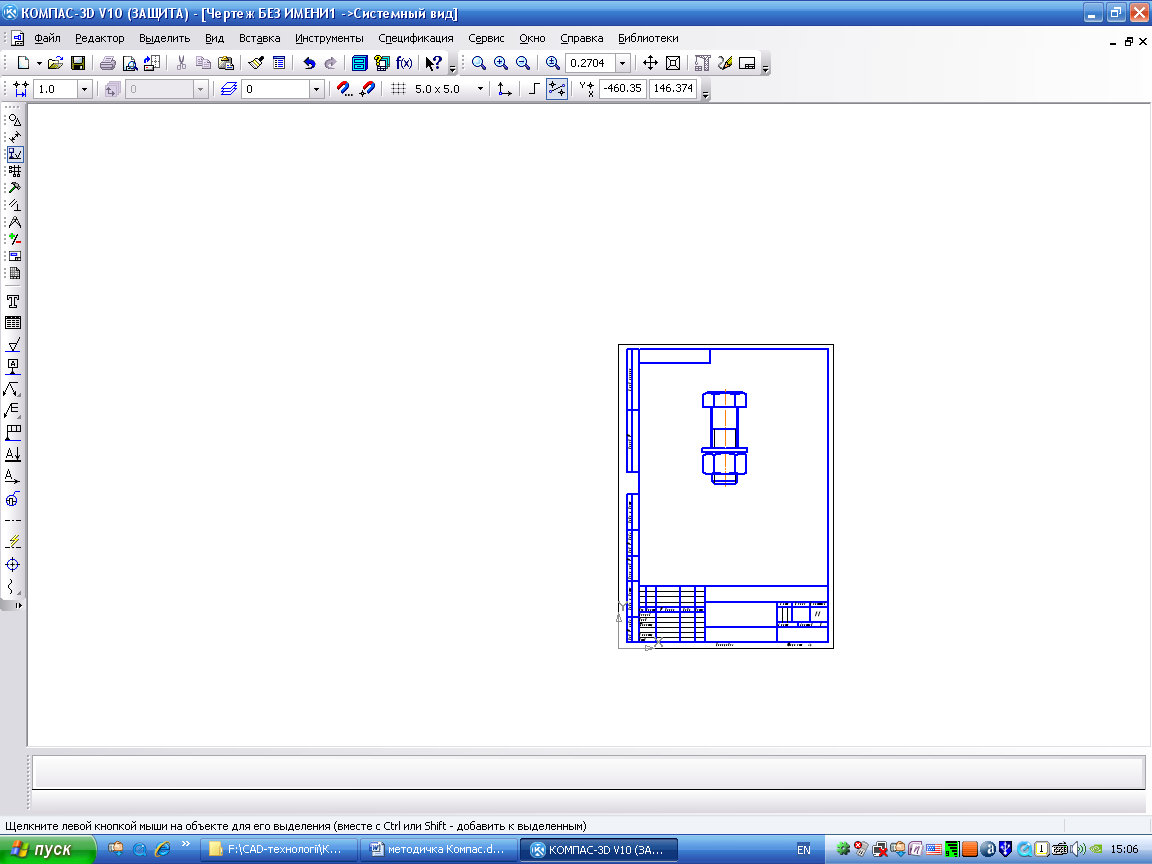

В системі Компас-3D автоматично встановлена послідовна нумерація позицій, але є можливість для ручного введення чисел і використання багатоярусної полиці-виноски для стандартних виробів. Для цього режиму потрібно перейти до поля Текст (введення тексту) в Панелі властивостей (рис.15.7).



Номера позицій

Рис. 15.7

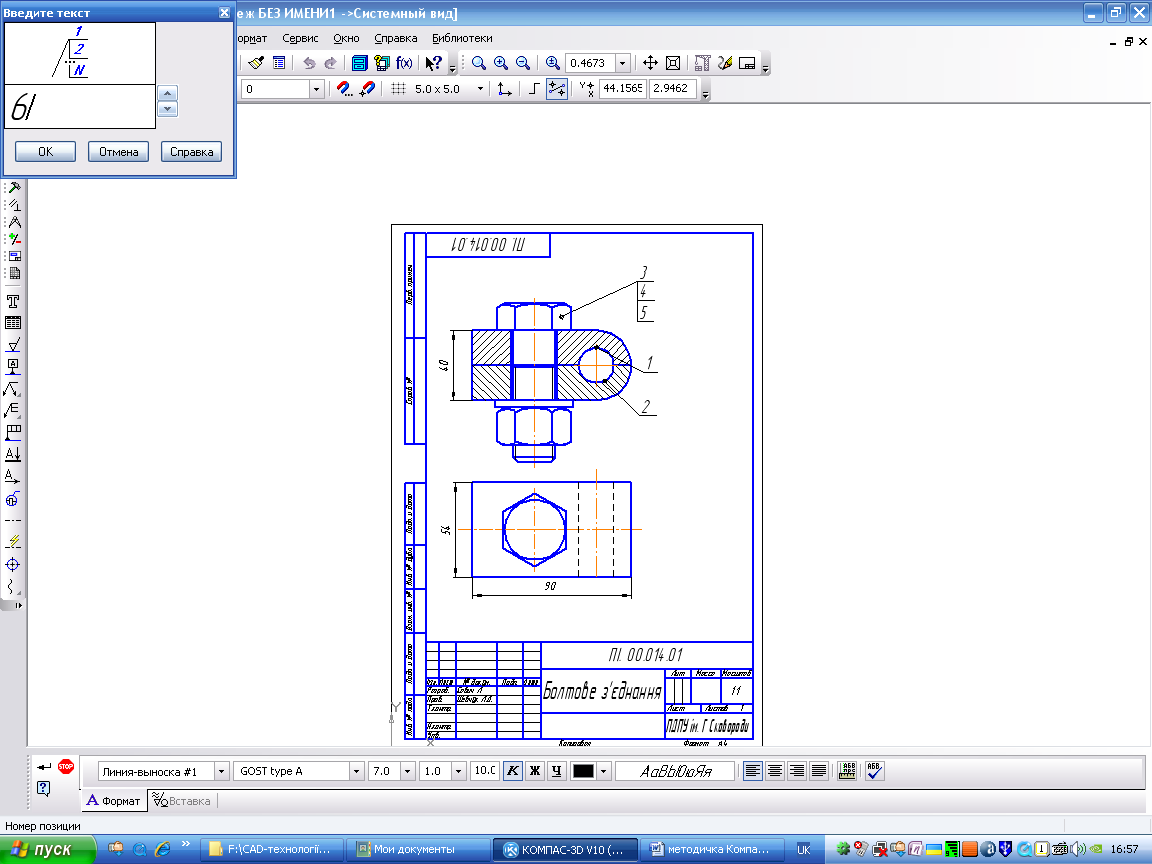

У вікні Введіть текст, що з'явиться, (рис.15.8), потрібно з клавіатури послідовно ввести номери позицій для кожної полиці, натискаючи кожного разу після введення числа клавішу [Enter].



Рис.15.8

Для зміни номерів або розташування позицій на кресленні необхідно їх виділити при вимкненій кнопці Стоп. При цьому позиція виділиться зеленим кольором, з'являться чорні вузлики, за які можна переміщати позицію. Щоб вилучити позицію, її слід виділити і натиснути клавішу [Delete].
