Трубна система




ЗАВДАННЯ

до лабораторної роботи

обічайка фланець кришка



підзбірка1 підзбірка2 БАК





у таблиці задано два параметри БАКА: внутрішній діаметр Dвнутр і довжина L,

де N – номер студента в списку групи.



N   Dвнутр   N L Dвнутр
  100+N*200 100+N*20     1000-N*15 70+N*20
  100+N*190 100+N*19     1000-N*14 70+N*25
  100+N*180 100+N*18     1000-N*9 70+N*10
  100+N*170 100+N*17     900-N*10 1000-N*15
  100+N*160 100+N*16     900-N*15 1000-N*20
  100+N*100 100+N*15     900-N*20 1000-N*16
  200+N*50 1000-N*60     900-N*25 1000-N*25
  200+N*60 1000-N*70     900-N*10 1000-N*10
  200+N*30 1200-N*80     900-N*15 1000-N*15
  800-N*20 1400-N*90     900-N*20 1000-N*20
  800-N*10 1000-N*15     900-N*18 1000-N*15
  1000-N*20 1000-N*20     900-N*17 1000-N*12
  1000-N*25 1000-N*30     100+N*19 500+N*20







Метою даної роботи є вивчення засобів побудови складних ескізів і засобів виконання складної збірки. Навички, отримані в цій роботі будуть використані при конструюванні теплових машин.

Для виконання даної роботи необхідно зробити моделі двох деталей:

-трубної решітки;

- трубки (прямої або U-образної форми (залежно від варіанту)).

Рис. 1 Трубна решітка Рис.2 U-образна трубка





Треба зробити збірки вигляду:

Збірка з U-образными трубками. Збірка з прямими трубками.



Побудова трубних решіток.

Вихідні дані: Кількість отворів = 58, діаметр отвору під трубку=20мм, ширина канавки для перегородки=5мм, глубина=5мм

Відстань між центрами отворів=3*радиус отвора =30мм.

Побудову ескіза починаємо з формування масиву кіл.

Рис.1 Масив кіл. Кількість кіл має =29. Зайві викреслюємо.

Відстань між вісями =10+10+2.5=22.5мм

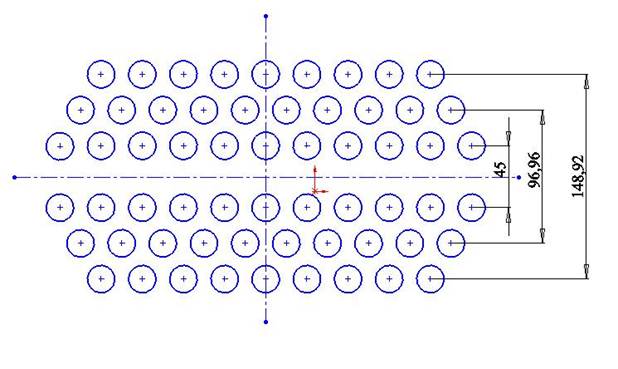

Рис.2 Для визначення параметрів U-образных трубок вимірюваний відстані між центрами кіл. Для процедури збірки округляємо виміряні значення: 96,96 до 97, 148,92 до 149.

Рис.3 Ескіз трубної решітки. Рис.4 Трубна решітка
