Нафтовловлювачі

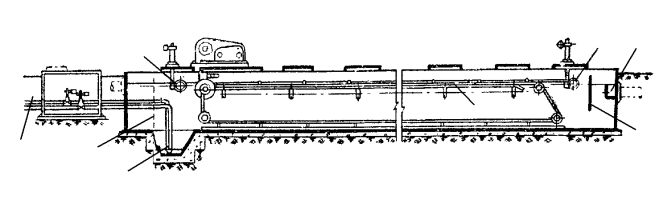

Рис.11. Нафтовловлювач горизонтального типу.

1.Трубопровід подачі стічної рідини; 2.Збірний лоток очищеної стічної рідини; 3.Перегородка для рівномірного розподілу стічної рідини по перетині нафтовловлювача; 4.Напівзаглибна перегородка для затримки нафтопродуктів, що спливли; 5.Нафтозбірна труба; 6.Скребковий механізм; 7.Гідроелеватор для видалення осаду.

I

Рис.12. Нафтовловлювач радіального типу.

I. Трубопровід, що подає; II. Трубопровід очищеної води, що відводить; III. Трубопровід уловлених нафтопродуктів; IV. Трубопровід осаду; 1.Центральна опора; 2.Донні шкребки; 3.Заглибні стінки; 4.Водозбірний лоток; 5. Нафтозбірні шкребки; 6.Центральний привод скребкового механізму; 7.Ходовий місток; 8.Коаксиально-козирковый розподільник; 9.Приямок для осаду.

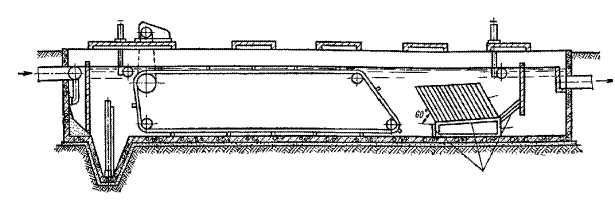

Рис.13. Схема переустаткованого типового нафтовловлювача.

1.Поличні блоки; 2.Підставка; 3.Металеві щити.
