Универсальные микроскопы

Учитывая сложность конструкции, большую универсальность за счет использования различных измерительных приспособлений и ограниченные сведения в технической литературе, рассмотрим основные узлы и приемы работы на примере универсального микроскопа УИМ-21. Подробнее с микроскопом можно ознакомиться в [15].

Универсальные микроскопы УИМ–21, УИМ–23, УИМ–24 отличаются от инструментальных более широким диапазоном и большей точностью измерений. Универсальный измерительный микроскоп УИМ-21 предназначен для линейных и угловых измерений деталей с различными поверхностями: плоскими, цилиндрическими, резьбовыми, и др. Общий вид прибора представлен на рис. 6.13. В массивную станину 1 снизу ввинчены три опорных винта 2, с помощью которых микроскоп устанавливается на лабораторный стол строго горизонтально по уровню, встроенному в станину. По направляющим 3 станины на подшипниках качения перемещается стол 4 в направлении координаты Х (влево–вправо). Перемещение стола производится вручную при отстопоренном винте 5. При застопоренном винте проводят микрометрическую подачу головкой 6. По окончанию микрометрической установки головку 6 следует закрыть вращающимся колпачком 7.

На цилиндрические направляющие стола устанавливаются бабки 8 с центрами 9. Бабки крепятся к станине винтами 10, а центра в бабках-винтами 11. На вертикальной колонке 12 укреплен кронштейн 13 с окулярной головкой 14, через которую ведется наблюдение при измерении. Перемещение кронштейна вверх-вниз (по координате Z) вдоль колонки производится головкой 15 с помощью реечной передачи и фиксируется винтом, расположенным с правой стороны кронштейна (на рис. 6.13 не виден). Наклон колонки 12 осуществляется штурвальчиком 16, вертикальное положение головки стопорится фиксатором 17. Подъемом или опусканием кронштейна 13 добиваются резкости изображения измеряемого объекта, наблюдаемого в окуляре. Тонкая настройка на резкость производится вращением кольца 18 объектива.

По направляющим 19 колонка 12 с окулярной головкой 14 перемещаются вперед-назад (по координате Y) строго перпендикулярно к продольному перемещению стола. Перемещение проводят при отстопоренном винте 20, непосредственно двигая рукою этот винт вместе с колонкой. Застопорив винт, проводят микроперемещения головкой 21. Закончив перемещения, головку закрывают колпачком 22.

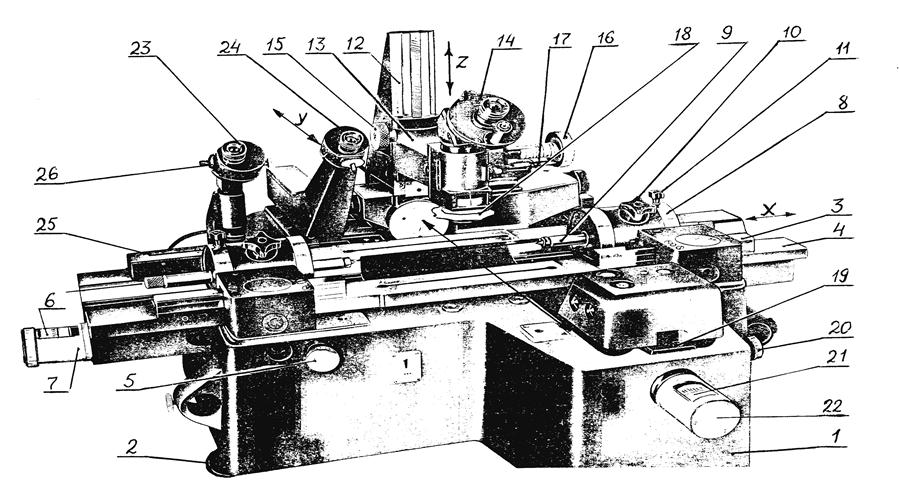

Рис. 6.13. Общий вид микроскопа УИМ

Величины продольного и поперечного перемещений на микроскопе УИМ отсчитывают по стеклянным линейным шкалам с помощью окулярных спиральных микроскопов 23 и 24. Пределы измерений по продольной шкале 25 равны 0 – 200 мм, по поперечной шкале – 0 – 100 мм.
