Общие сведения. Центробежные консольные электронасосные агрегаты являются одноступенчатыми с односторонним подводом жидкости к рабочему колесу



Центробежные консольные электронасосные агрегаты являются одноступенчатыми с односторонним подводом жидкости к рабочему колесу. Рабочее колесо расположено на консольном конце вала. Направление вращения насосов, если смотреть со стороны привода, – по часовой стрелке.

Насосы могут иметь следующие конструктивные исполнения.

К – основное исполнение (насосы горизонтальные с приводом от электродвигателя через упругую муфту). Внешний вид агрегата представлен на рис. 3.1, конструкция насоса – на рис. 3.2.



Рис. 3.1. Внешний вид насоса типа К





1 – корпус насоса с всасывающим и нагнетательным патрубками, 2 – сменное кольцо уплотнения,
3 – гайка рабочего колеса, 4 – рабочее колесо, 5 – защитная втулка, 6 – крышка корпуса,
7 – сальниковая набивка, 8 – корпус подшипников, 9 – крышка сальника, 10 – вал,
11 – вспомогательная опора



Рис. 3.2. Разрез насоса типа К

КМ – моноблочное исполнение (насосы горизонтальные, рабочее колесо насажено на удлинённый конец вала электродвигателя). Проточные части и гидравлические характеристики насосов типа К и КМ идентичны. Внешний вид агрегата представлен на рис. 3.3, конструкция насоса – на рис. 3.4.



Рис. 3.3. Внешний вид насоса типа КМ





1 – корпус насоса с всасывающим и нагнетательным патрубками, 2 – гайка рабочего колеса,
3 – рабочее колесо, 4 – крышка сальника, 5 – фонарь, 6 – электродвигатель, 7 – кольцо отбойное,
8 – защитная втулка, 9 – сальниковая набивка, 10 – крышка, 11– кольцо уплотняющее



Рис. 3.4. Разрез насоса типа КМ





КМП – насосы моноблочные повысительные горизонтальные. Внешний вид агрегата представлен на рис. 3.5, конструкция насоса – на рис. 3.6.



Рис. 3.5. Внешний вид насоса типа КМП

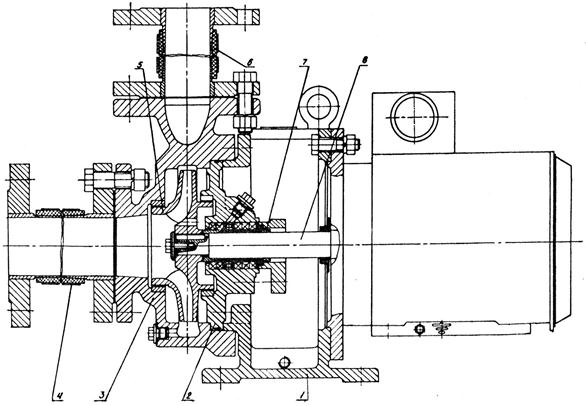

1 – фонарь, 2 – крышка корпуса, 3 – корпус насоса, 4, 6 – гибкие вставки, 5 – рабочее колесо,
7 – защитная втулка, 8 – вал двигателя



Рис. 3.6. Разрез насоса типа КМП





КМЛ – насосы моноблочные линейные вертикальные. Оси всасывающего и напорного патрубков расположены на одной линии. Внешний вид агрегата представлен на рис. 3.7, конструкция насоса – на рис. 3.8.

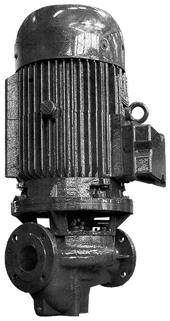

Рис. 3.7. Внешний вид насоса типа КМЛ





1 – крышка корпуса, 2 – сменные уплотняющие кольца, 3 – фонарь, 4 – фланец двигателя, 5 – крышка сальника, 6 – защитная втулка, 7 – вал, 8 – корпус насоса, 9 – рабочее колесо, 10 – болт



Рис. 3.8. Разрез насоса типа КМЛ





Насосы всех указанных исполнений разработаны в соответствии с международным стандартом ISO 2858 и выпускаются по ГОСТ 22247-96.
