Рис. 9.1. Модуляция с несколькими несущими

Сумма функций, полученных в результате модуляции, «свертывает­ся» с помощью обратного преобразования Фурье в одну функцию x(t), ко­торая преобразуется в цифровую форму и передается в линию.

На приемном конце происходит переход из цифровой в аналоговую форму, производится прямое преобразование Фурье, квадратурные функ­ции каждого канала демодулируются и собираются в одну последователь­ность. Для устранения межсимвольной интерфе­ренции вводится циклический префикс (СР).

Циклический префикс добавляется в начало каждого OFDM-сим­вола (рис. 9.2) и представляет собой циклическое повторение оконча­ния символа. Наличие циклического префикса создает временные пау­зы между отдельными символами, и если длительность защитного ин­тервала превышает максимальное время задержки сигнала в результате многолучевого распространения, то межсимвольная интерференция не возникает.

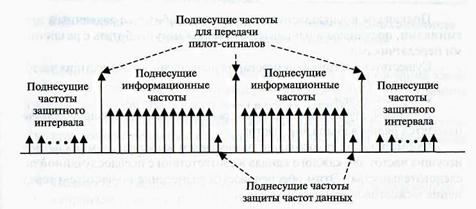

Структура подканала OFDMA содержит три типа поднесущих частот, как показано на рис. 9.3:

• поднесущие информационные частоты для передачи данных;

• поднесущие частоты для передачи пилот-сигналов (для целей из­мерений и синхронизации);

• нулевые поднесущие частоты, используемые для защитных ин­тервалов частот.

Активные поднесущие частоты (информационные и пилот-сигнал) сгруппированы в поднаборы поднесущих частот, называемые подканала­ми. Поднесущие частоты, формирующие один подканал, могут быть, но не должны быть, смежными. Основная нагрузка и сигналы управления передаются в подканалах.

Рис. 9.3. Распределение поднесущих частот

Пилот-сигналы распределяются в зависимости от способа распреде­ления поднесущих и направления потока.

При формировании подканалов в направлении «вниз» применяют­ся следующие способы:

• каналообразование с полным использованием поднесущих час­тот (FUSC — Fully Used Sub canalization);

• каналообразование с частичным использованием поднесущих ча­стот (PUSC — Partly Used Sub canalization);

• смежные перестановки АМС (Adoption Modulation and Coding).

Частичное использование поднесущих частот означает, что из всего набора несущих частот выбирается только часть. Устройства (например, подвижные станции) работают, занимая только часть по­лосы. Поскольку в этом случае вся излучаемая мощность концентри­руется в используемой полосе, это приводит к увеличению мощности на каждую поднесущую. Для передачи информации в направлении «вверх» в городских условиях это дает дополнительный запас на зами­рания.

При направлении «вверх» применяется только два способа: с пол­ным использованием поднесущих частот (UL PUSC) и дополнительные перестановки.

Подканалы в направлении «вниз» могут работать с различным при­емниками, подканалы в направлении «вверх» могут работать с различны­ми передатчиками.

Существует два типа формирования подканалов из поднесущих частот:

• смежные;

• с разнесением.

В первом случае для подканала выбираются поднесущие, которые находятся рядом в диапазоне частот.

Формирование подканала с разнесением выбирает номиналы под­несущих частот для каждого канала в соответствии с псевдослучайной по­следовательностью. Этим обеспечивается разнесение по частоте и усред­нение межсотовой интерференции.
