Тест 3 – 3

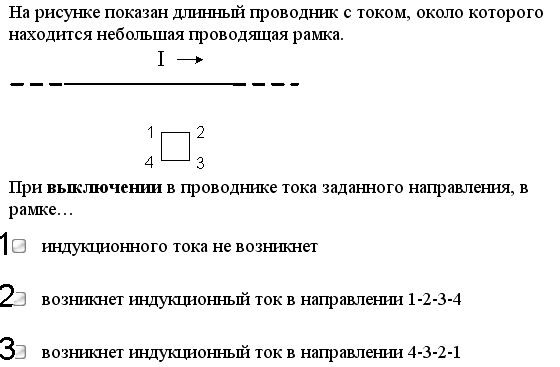

На рисунке показан длинный проводник с током, около которого находится небольшая проводящая рамка. При выключении в проводнике тока заданного направления, в рамке... Варианты ответов:

1) индукционного тока не возникнет;

2) возникнет индукционный ток в направлении 1-2-3-4;

3) возникнет индукционный ток в направлении 4-3-2-1.

Решение

Вокруг проводника с током существует магнитное поле, направление которого определяется правилом правого винта (или буравчика). Согласно этому правилу, нужно мысленно закручивать буравчик по направлению тока, тогда рукоятка буравчика будет вращаться, описывая окружность, по касательной к которой направлен вектор магнитной индукции. В нашем примере вектор магнитной индукции, пронизывающий рамку, направлен за чертёж.

При выключении тока в проводнике в замкнутом контуре возникает индукционный ток, который, согласно закону Фарадея – Ленца, создает магнитное поле, препятствующее изменению магнитного потока. Поэтому магнитное поле индукционного тока тоже должно быть направлено за чертёж, чтобы препятствовать уменьшению тока. Направление индукционного тока также можно определить по правилу правого винта (буравчика), т.е. поступательное движение буравчика должно совпадать с направлением вектора магнитной индукции, созданной индукционным током. Тогда рукоятка буравчика будет двигаться в направлении индукционного тока в рамке. Поэтому в нашем примере индукционный ток возникнет в направлении 1–2–3–4.

Ответ: вариант 2.
