Парогазовые установки

Сочетание паротурбинной и газотурбинной установок, объединяемых общим технологическим циклом, называют парогазовой установкой (ПГУ) электростанции. Соединение этих установок в единое целое позволяет снизить потерю теплоты с уходящими газами ГТУ, использовать газы за газовыми турбинами в качестве подогретого окислителя при сжигании топлива, получить дополнительную мощность за счет частичного вытеснения регенерации паротурбинных установок и в конечном итоге повысить КПД парогазовой электростанции по сравнению с паротурбинной и газотурбинной электростанциями.

Применение ПГУ для сегодняшней энергетики – наиболее эффективное средство значительного повышения тепловой и общей экономичности электростанций на органическом топливе. Лучшие из действующих ПГУ имеют КПД до 46 %, а проектируемые – до 48–49 %, т.е. выше, чем на проектируемых магнитогидродинамических (МГД) установках.

Среди различных вариантов ПГУ наибольшее распространение получили следующие схемы:

– ПГУ с высоконапорным парогенератором (ВПГ);

– ПГУ со сбросом газов газовой турбины в топку парового котла;

– ПГУ с утилизационным паровым котлом (УПК);

– полузависимые ПГУ;

– ПГУ с внутрицикловой газификацией твердого топлива.

Принципиальная схема парогазовой установки ПГУ-200-130 с высоконапорным парогенератором ВПГ-450 показана на рис. 14.5.

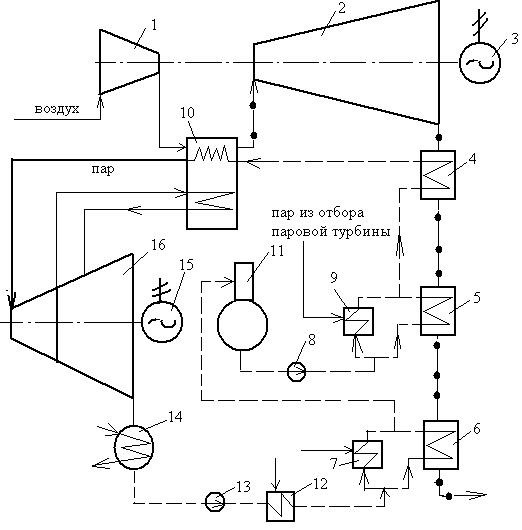

Рис. 14.5. Принципиальная схема парогазовой установки с высоконапорным парогенератором (ВПГ):

1 – компрессор; 2 – газовая турбина; 3 – электрогенератор газовой турбины; 4,5,6 – водяные экономайзеры; 7,12 – подогреватели низкого давления; 8 – питательный насос; 9 – подогреватель высокого давления; 10 – высоконапорный парогенератор; 11 – деаэратор питательной воды; 13 – конденсатный насос; 14 – конденсатор; 15 – электрогенератор паровой турбины; 16 – паровая турбина
