ТЕХНОЛОГИИ ПОДЗЕМНОЙ ОЧИСТКИ ШАХТНЫХ ВОД

Анализ работы наземных очистных сооружений шахтных вод показывает, что этим технологиям присущи следующие недостатки:

а) сложность технологических схем и конструктивных решений очистных сооружений;

б) необходимость использования в процессах очистки в больших количествах дефицитных и дорогих химических реагентов; кварцевого песка; сорбентов и других материалов (при этом реагенты сами являются загрязнителями вод);

в) высокая стоимость очистных сооружений (от 6 до 15% основных фондов);

г) отсутствие простых и надежных решений по чистке емкостей и аппаратов от осадков;

д) возврат под землю очищенной воды для подземных технологических нужд;

е) отторжение значительных земельных площадей под очистные сооружения.

Чтобы снизить расходы на строительство очистных сооружений, уменьшить земельные отводы под строительные площадки и повысить эффективность работы сооружений необходимо стремиться к недопущению избыточного загрязнения шахтных вод и осветлению их во всех звеньях канализирования от действующих очистных и подготовительных забоев к поверхности.

С этих позиций целесообразным является перенос операций по осветлению шахтных вод с поверхности в подземные условия. Применение подземной очистки шахтных вод создает условия для работы оборудования шахтного водоотлива на очищенной воде, и использовать водосборник как ее аккумулятор, при этом обеспечиваются нормальные условия ведения горных процессов по добыче угля, и повышается безопасность шахт. Очищенную воду можно использовать для пылеподавления и пожаротушения.

Существующие технологии подземной очистки шахтных вод, как правило, не обеспечивают требуемой степени осветления. Предлагается следующая современная технологическая схема очистки шахтных вод от взвешенных веществ под землей (см. рис. 18).

В состав сооружений входят: установка для очистки шахтной воды с открытым гидроциклоном (ОГЦ) и волокнистым многосекционным фильтром (ВМСФ), осадкоуплотнитель (ОУ), растворно-расходный бак флокулянта (РРБФ) с дозатором.

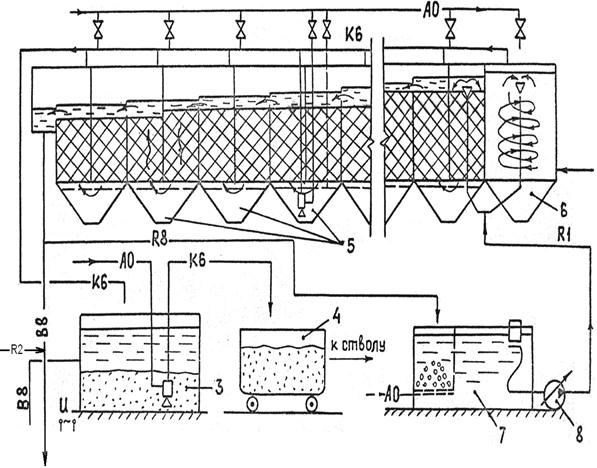

Рис. 18. Технологическая схема осветления шахтных вод в подземных условиях: 1 – водосборник; 2 – электролизер; 3 – осадкоуплотнитель; 4 – вагонетка; 5 – волокнистый фильтр; 6 –открытый гидроциклон; 7 – растворно-расходный бак флокулянта; 8 – насос-дозатор; АО – сжатый воздух; К6 – шлам; В8 – осветленная вода; R1 – раствор флокулянта; R2 – раствор гипохлорита натрия.

Шахтная вода из нижнего горизонта под давлением подводится по трубам тангенциально к баку ОГЦ, в котором осаждаются наиболее крупные примеси. В водосборную воронку гидроциклона вводится раствор реагента, который перекачивается из бака РРБФ.

Обработанная реагентом шахтная вода после ОГЦ фильтруется зигзагообразно через волокнистую насадку баков ВМСФ, очищается при этом от суспензий, и из последней секции удаляется по трубе к околоствольному двору, где обеззараживается и поступает в технический водопровод или направляется в водосборники.

Чистка волокнистой насадки осуществляется продувкой воздухом, подведенным независимо к каждому баку, который распределяется по площади баков гребенками из дырчатых труб. После продувки осадок, который образовался, удаляется из баков эрлифтом и сливается по трубам с разрывом потока в трубопровод, по которому самотеком перемещается к околоствольному двору, где сливается в бак-осадкоуплотнитель. Аналогично удаляется выносным эрлифтом шлам из бака ОГЦ и плотненный осадок из ОУ (последний эрлифтом выгружается в вагонетки).

Вода, отделенная от осадка, удаляется из бака ОУ сверху с помощью поплавка и гибкого шланга и поступает в водосборники.

Бак для приготовления раствора реагента оборудован воздушной распределительной системой для перемешивания воды с реагентом; для приготовления раствора используется очищенная шахтная вода. Раствор из бака отбирается из верхней части шлангом с поплавком. Раствор вводится в установку с разрывом струи.

Все баки оборудованы патрубками для опорожнения, бак ОГЦ -переливом, а баки ВМСФ – люками для чистки бункеров. Отверстия гребенки, которые отводят осветленную воду из последнего бака ВМСФ, перекрываются бронзовыми сетками для улавливания волокон.

Баки ВМСФ соединены между собой герметически в области водосливов для перелива воды из бака в бак.

Дозирование раствора флокулянта с расходом выполняется насосом-дозатором. Поскольку такие насосы не изготовляются для подземных условий шахт, опасным по выбросам, рекомендуется использовать насос-дозатор марки НД 100/10 с заменой электропривода. Вместо электродвигателя мощностью 0,27 кВт, которым снабжается серийный насос-дозатор, стоит применять взрывозащищенный двигатель ВР-63А-4 мощностью 0,25 кВт на 1500 об/мин.

Для обеззараживания очищенной шахтной воды, которая направляется на повторное использование (потребности пылеподавления и пожаротушения), рекомендуется использовать электролизеры с получением дезинфицирующего реагента – гипохлорита натрия. Возможны два варианта такой технологии обеззараживания.

Первый вариант рекомендуется "Инструкцией по хлорированию шахтных вод" и состоит в использовании раствора поваренной соли, из которого в электролизерах получают гипохлорит натрия, который вводится в воду.

Второй вариант заключается в использовании установок "Поток" работающих по принципу прямого электролиза солей, которые содержатся в шахтной воде. "Поток" не требует раствора поваренной соли.

В проектируемом комплексе целесообразно использовать первой вариант, который требует устройства солевого хозяйства.
