Пример 5. Выполнение инженерно-геологического разреза и оценка инженерно-геологических условий площадки

Оценка инженерно-геологических условий площадки строительства

Для оценки инженерно-геологических условий площадки строительства обычно выполняют инженерно-геологические изыскания, которые проводят специализированные организации, имеющие лицензии на проведение данного вида работ. В России основной объем изысканий выполняют тресты инженерно-строительных изысканий (ТИСИЗ).

Инженерно-геологический разрез представляет собой чертеж, на котором изображены горные выработки (скважины, шурфы), выделены слои грунта, показана их мощность, нанесен ряд показателей их свойств, показан уровень грунтовых вод. В курсовом проекте геологический разрез строится в масштабе Мг = 1: 500 и Мв = 1:100 по трем буровым колонкам, прилагаемым к заданию на проектирование. Анализ физико-механических характеристик грунтов и геологического разреза позволяет:

1. Дать общую инженерно-геологическую оценку площадки строительства (описание рельефа, возможности оползневых смещений, изменение мощности отдельных слоев от скважины к скважине, уровень подземных вод и др.)

2. Дать заключение о возможности использования каждого слоя грунта в качестве естественного основания.

3. Нанести на геологический разрез контуры фундамента здания.

4. Рассмотреть возможные к выполнению варианты фундаментов в конкретных инженерно-геологических условиях.

Требуется дать оценку инженерно-геологических условий площадки строительства.

На рисунке 8 приведен инженерно-геологический разрез, выполненный по данным трех буровых колонок. Указанное расстояние между буровыми скважинами соответствует их положению на плане размещения геологических выработок.

Площадка характеризуется благоприятными условиями для строительства: имеет относительно ровный рельеф, отмечается горизонтальное простирание слоев грунта.

В геологическом отношении площадка строительства представлена следующими инженерно-геологическими элементами:

В геологическом отношении площадка строительства представлена следующими инженерно-геологическими элементами:

1 – суглинок твердый.

γ = 17,8; е = 0,73; I_l = -0,1; E = 17287 кПа;

R₀ = 245кПа; толща 0,8 м.

2 – суглинок полутвердый

γ = 17,3; е = 0,79 I_l = 0; E = 19313 кПа;

R₀ = 230кПа; толща 0,9 м.

3 – песок, средней крупности, средней плотности, влажный.

γ = 18; е = 0,66; E = 20900кПа;

R₀ = 400кПа.

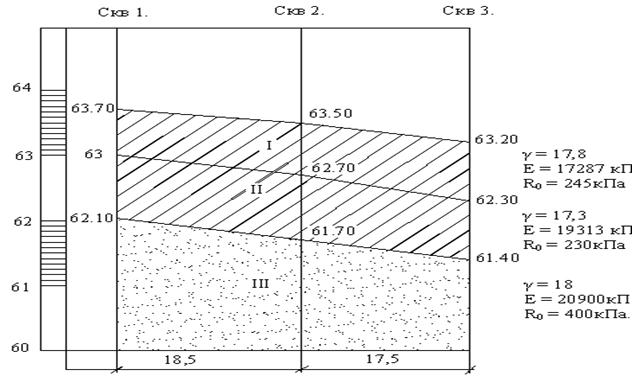

Рис. 9. Инженерно- геологический разрез
