Cutting Data

6.0 Millimeters Aluminum

1500 Watts - 16 inches/min. Mode: Continuous Wave
Feedrate:0.4 meters/min., 16 inches/min.
LensFL: 5 inches	Assist Gas: Air/Nitrogen Pressure: 12 Bar, 180 PSI
Focal Point Standoff: -1mm	Nozzle Standoff: 0.7mm
Nozzle Diameter: 1.8mm
2.0 Millimeters Stainless 1500 Watts - 98 inches/min. Mode: Continuous Wave
Feedrate:2.5 meters/min., 98 inches/min.
LensFL: 5 inches	Assist Gas: Nitrogen Pressure: 10 Bar, 150 PSI
Focal Point Standoff: -1mm	Nozzle Standoff: 1mm
Nozzle Diameter: 2mm

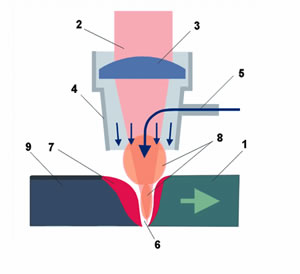

Рис.7. Физические процессы при лазерной сварке металла а) и фотография реального процесса сварки б)

1 - проплавляемый металл, 2 - лазерный пучок, 3 - фокусирующая линза, 4 - сопло с потоком защитного газа, 5 - подача защитного газа (He+Ar), 6 - парогазовый канал в металле, 7 - кристаллизационная ванна жидкого металла, 8 - лазерная плазма (приповерхностная и внутриканальная), 9 - кристаллизовавшийся металл шва.

Рис.8. Внешний вид образца, сваренного лазерной сваркой и характерные шлифы сварного соединения (толщина металла 10 мм).
