Талевый блок

В талевом блоке число шкивов на единицу меньше, чем в парном с ним кронблоке. В отличие от кронблока талевый блок не испытывает нагрузок от натяжения ходовой и неподвижной струн каната, поэтому грузоподъемность его меньше, чем кронблока. Масса талевого блока должна быть достаточной для обеспечения необходимой скорости его спуска, в связи, с чем талевые блоки обычно массивнее кронблока, хотя число шкивов и грузоподъемность последних больше. Талевые блоки изготовляют одно и двухсекционными. Они предназначены соответственно для ручной расстановки свечей и для работы с комплексом АСП. Двухсекционные талевые блоки при необходимости могут быть использованы для ручной расстановки свечей.

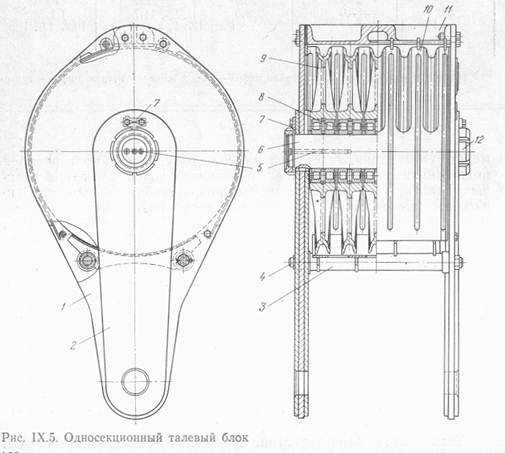

Рис.2 Односекционный талевый блок, состоит из двух щек 1 с приваренными

накладами 2, изготовленными из стального листа. Щеки, соединяемые траверсой 11 и двумя болтовыми стяжками 4, образуют раму талевого блока. Между траверсой и стяжками в щеках имеется расточка для оси 6 шкивов. Ось крепится в щеках двумя гайками 12, предохраняемыми от отвинчивания стопорной планкой 7. Шкивы 9 на оси талевого блока устанавливаются на подшипниках качения 8 подобно шкивам кронблока. Для предотвращения выскакивания каната из канавки шкивов на стяжках 4 закреплен нижний кожух 3. С наружной стороны шкивы закрываются кожухами 10 с прорезями в верхней части, предназначенными для выхода каната.

Кожухи талевого блока изготовляются из листовой стали либо литыми. Предпочтительнее литые кожухи, обладающие большей массой, благодаря которой возрастает скорость спуска незагруженного талевого блока. На нижних вытянутых концах имеются отверстия для осей, соединяющих талевый блок непосредственно с корпусом крюка. Для соединения с крюками, имеющими штропы, талевые блоки снабжаются серьгой, которая находится в отверстиях кронштейнов, приваренных к нижним концам щек. Серьга талевого блока заводится под штроп крюка и крепится в отверстиях кронштейнов при помощи пальцев. Подшипники смазываются пружинными масленками через отверстия 5 в оси шкивов талевого блока.

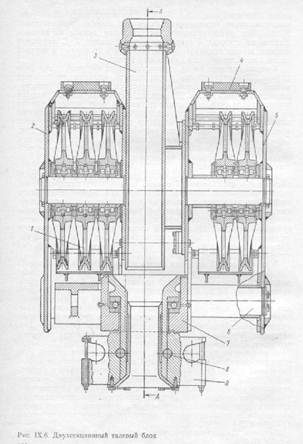

Рис.3

Двухсекционный талевый блок, состоит из трехблочной 2 и двухблочной 5 секций, соединенных желобом 5, который направляет талевый блок при его перемещении вдоль свечи. Для расстановки свечей на два подсвечника, расположенных у противоположных граней буровой вышки, вместо желоба используется поворотная муфта. Установка шкивов на осях, крепление осей в щеках каждой секции, смазка подшипников и их предохранение от загрязнения, а также кожухи 10 шкивов выполнены по аналогии с ранее рассмотренной конструкцией талевого блоков.

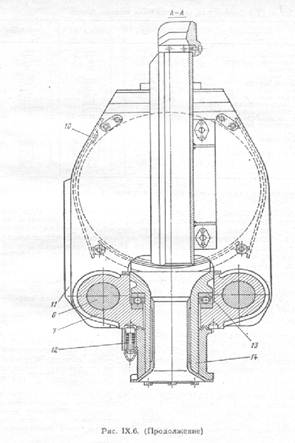

В щеках секций талевого блока установлены две параллельные оси 6 для подвески траверсы 7. Одновременно оси 6 служат для жесткого соединения секций талевого блока. В траверсе установлен стакан 14 на упорном шарикоподшипнике 13. К стакану на двух валиках 8 подвешена скоба-подвеска 9 с проушинами для штропов автоматического элеватора, используемого в комплексе АСП. При ручной расстановке свечей в проушины скобы 9 подвешиваются петлевые штропы для работы с обычными элеваторами. В процессе бурения скоба используется для подвески вертлюга. Положение скобы фиксируется замком 12. В отличие от талевых блоков, используемых для ручной расстановки свечей, в рассматриваемой конструкции имеются дополнительный кожух 11 для защиты от возможных ударов и резиновый буфер 4, на который при подъеме талевого блока ложится центратор комплекса АСП.
