Архитектура Н.323

Первый стандартизированный подход к построению сетей IP-телефонии был предложен в рекомендации ITU-T H.232. Рекомендация Н.323 предусматривает использование набора протоколов, предназначенных для передачи как речевой информации, так и для работы мультимедийных приложений в сетях с негарантированным качеством обслуживания.

Сегодня этот способ создания сетей IP-телефонии широко используется операторами во всем мире, для предоставления услуг междугородной и международной телефонной связи.

Сети на базе протоколов Н.323 ориентированы на интеграцию с телефонными сетями и могут рассматриваться как сети ISDN, наложенные на сети передачи данных. В частности, процедура установления соединения в таких сетях IP-телефонии базируется на рекомендации Q.931 [1] и аналогична процедуре, используемой в сетях ISDN (рисунок 5.1).

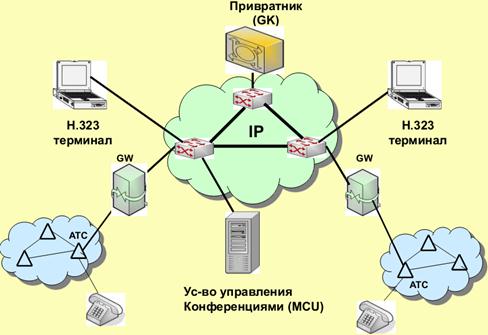

Рисунок 5.1 - Архитектура сети на базе H.323

Основными устройствами сети являются: терминал (Terminal), шлюз (Gateway), привратник (Gatekeeper) и устройство управления конференциями (Multipoint Control Unit - MCU).

ТерминалН. 323 - оконечное устройство пользователя сети IP-телефонии, которое обеспечивает двухстороннюю речевую (мультимедийную) связь с другим терминалом Н.323, шлюзом или устройством управления конференциями.

ШлюзIP-телефонии реализует передачу речевого трафика по сетям с маршрутизацией пакетов IP по протоколу Н.323. Основное назначение шлюза - преобразование речевой информации, поступающей со стороны СТОП, в вид, пригодный для передачи по сетям с маршрутизацией пакетов IP. Кроме того, шлюз преобразует сигнальные сообщения систем сигнализации DSS1 и ОКС7 в сигнальные сообщения Н.323 и производит обратное преобразование в соответствии с рекомендацией ITU H.246.

В привратнике сосредоточен весь интеллект сети IP-телефонии. Сеть, построенная в соответствии с рекомендацией Н.323, имеет зонную архитектуру. Привратник выполняет функции управления одной зоной сети IP-телефонии, в которую входят: терминалы, шлюзы, устройства управления конференциями, зарегистрированные у данного привратника. Отдельные фрагменты зоны сети Н.323 могут быть территориально разнесены и соединяться друг с другом через маршрутизаторы.

Наиболее важными функциями привратника являются:

- регистрация оконечных и других устройств;

- контроль доступа пользователей системы к услугам IP-телефонии при помощи сигнализации RAS;

- преобразование аlias-адреса вызываемого пользователя (объявленного имени абонента, телефонного номера, адреса электронной почты и др.) в транспортный адрес сетей с маршрутизацией пакетов IP (IP-адрес плюс номер порта TCP);

- контроль, управление и резервирование пропускной способности сети;

- ретрансляция сигнальных сообщений Н.323 между терминалами.

В одной сети IP-телефонии, отвечающей требованиям рекомендации ITU H.323, может находиться несколько привратников, взаимодействующих друг с другом по протоколу RAS. Кроме основных функций, определенных рекомендацией Н.323, привратник может отвечать за аутентификацию пользователей и начисление платы (биллинг) за телефонные соединения.

Устройство управления конференциямиобеспечивает возможность организации связи между тремя или более участниками. Рекомендация Н.323 предусматривает три вида конференции: централизованная (т.е. управляемая MCU, с которым каждый участник конференции соединяется в режиме точка-точка), децентрализованная (когда каждый участник конференции соединяется с остальными ее участниками в режиме точка-группа точек) и смешанная.

Преимуществом централизованной конференции является сравнительно простое терминальное оборудование, недостатком - большая стоимость устройства управления конференциями. Для децентрализованной конференции требуется более сложное терминальное оборудование и желательно, чтобы в сети IP поддерживалась передача пакетов IP в режиме многоадресной рассылки (IP multicasting). Если этот режим в сети не поддерживается, терминал должен передавать речевую информацию каждому из остальных участников конференции в режиме точка-точка.

Устройство управления конференциями состоит из одного обязательного элемента - контроллера конференций (Multipoint Controller- МС) и, кроме того, может включать в себя один или более процессоров для обработки пользовательской информации (Multipoint Processor - МР). Контроллер может быть физически совмещен с привратником, шлюзом или устройством управления конференциями. Устройство управления конференциями может быть совмещено со шлюзом или привратником.

Контроллер конференций используется для организации конференции любого вида. Он организует обмен между участниками конференции данными о режимах, поддерживаемых их терминалами, и указывает, в каком режиме участники конференции могут передавать информацию, причем в ходе конференции этот режим может изменяться, например, при подключении к ней нового участника. Так как контроллеров в сети может быть несколько, для каждой вновь создаваемой конференции должна быть проведена специальная процедура выявления того контроллера, который будет управлять данной конференцией. При организации централизованной конференции, кроме контроллера МС, должен использоваться процессор МР, обрабатывающий пользовательскую информацию. Процессор МР отвечает за переключение или смешивание речевых потоков, видеоинформации и данных. Для децентрализованной конференции процессор не нужен. Существует еще один элемент сети Н.323 - прокси-серверН.323.Этот сервер функционирует на прикладном уровне и может проверять пакеты с информацией, которой обмениваются два приложения. Прокси-сервер может определять, с каким приложением (Н.323 или другим) ассоциирован вызов, и осуществлять нужное соединение. Прокси-сервер выполняет следующие ключевые функции:

- подключение через средства коммутируемого доступа или локальные сети терминалов, не поддерживающих протокол резервирования ресурсов (RSVP). Два таких прокси-сервера могут образовать в IP-сети туннельное соединение с заданным качеством обслуживания;

- маршрутизацию трафика Н.323 отдельно от обычного трафика данных;

- обеспечение совместимости с преобразователем сетевых адресов, поскольку допускается размещение оборудования Н.323 в сетях с пространством адресов частных сетей;

- защиту доступа (только для трафика Н.323).
