Параметров состоит из двух этапов. Она позволяет только задавать пределы чертежа и единицы измерения расстояний




Читайте также:
  1. B) на которые не действуют внешние силы (т.е. которые взаимодействуют только друг с другом)
  2. D) Пределы свободы художественного творчества
  3. HTML не является языком программирования, он только управляет расположением информации в окне браузера.
  4. I. Измерения штангенциркулем
  5. Iv : Некоторые S и только S есть Р.
  6. IV. ВЫБОР НАЧАЛЬНЫХ И КОНЕЧНЫХ ПАРАМЕТРОВ ПАРА
  7. Non corpus solum aestimatur, sed potius quanti interfuit (D. 9.2.21.2). -Оценивается не столько врожденная вещь, сколько интерес.
  8. Of the 12th century. The University consists of (состоит из) 24 different colleges including 4 colleges for women. Each college is self-governing (самоуправляется).
  9. V. В момент смерти может помочь только Дхарма
  10. VII. Принцип вежливости состоит из нескольких максим (правил). Укажите максиму, не входящую в этот принцип.
  11. Абсолютный и относительный показатели, используемые для измерения запасов в сырье и товаров.
  12. Агрегатирование позволяет также многократно применять стандартные детали, узлы и агрегаты в новых модификациях изделий при изменении их конструкции

Перед тем как начать работу над новым чертежом, необходи_ мо настроить рабочую среду, то есть задать размеры рабочего поля чертежа, единицы измерения, установить систему координат и т.д. Для этого в AutoCAD 2007 существует мастер настройки


Глава 1. Запуск и окно графичского редактора AutoCAD 2007




рабочей среды, который открывается сразу же после загрузки системы (окно Startup (Начало работы)). В верхней части диало_ гового окна Startup (рис.1.3) расположены четыре строчки:



Open a Drawing (Открыть чертеж) – открыть суще_ ствующий файл чертежа;

Start from Scratch (Начать с нуля) – создать новый чертеж с параметрами, которые AutoCAD устанавлива_ ет по умолчанию;

Use a Template (Использовать шаблон) – установить в новом чертеже параметры из ранее созданных шаблонов;

Use a Wizard (Использовать мастер) – запустить поша_ говый процесс установки параметров нового чертежа, при этом возможны два варианта настройки: деталь_ ная – Advanced Setup и быстрая – Quick Setup.



Упражнение 1.5. Настройка параметров рабочей среды

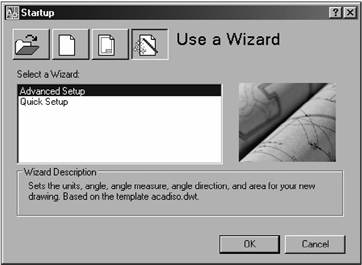

Диалоговое окно мастера (рис. 1.9) содержит эти два режи_ ма настройки параметров рабочей среды. Быстрая настройка




Рис. 1.9. Диалоговое окно мастера установки параметров рабочей среды


18 Создаем чертежи на компьютере в AutoCAD 2007/2008



Мы начнем с детальной настройки Advanced Setup (Деталь_ ная настройка) параметров рабочей среды. Детальная настройка содержит пять этапов.

Установить следующие параметры рабочей среды:



тип единиц измерения линейных величин Units и их точность Precision – выбрать систему Decimal (Деся_ тичные) и точность до десятой части, нажать кнопку Next (Далее) (после каждой установки);

форматы представления угловых величин Angle и их точность – выбрать десятичную систему;

базу для отсчета угловых величин – установить East (Восток);

направление отсчета угловых величин – выбрать напра_ вление против часовой стрелки;

пределы рабочего поля чертежа – выбрать размеры формата A4 (210х297мм – рис. 1.10), далее для выхода из диалогового окна нажать на кнопку Finish (Готово).






Рис.1.10. Диалоговое окно установки размеров поля чертежа


Глава 1. Запуск и окно графичского редактора AutoCAD 2007




Следует отметить, что размеры формата можно установить также через команду FormatDrawing Limits (Формат

Границы чертежа).
