Вызвать диалоговое окно настройки привязок, щелкнув правой кнопкой мыши по кнопке OSNAP (ОПРИВ). Установить привязки Endpoint (Конец), Midpoint
Обеспечивает создание объектов в точных положениях и под точ_ ными углами и значительно экономит время создания чертежа.
Упражнение 3.2. Построение вторых проекций
Выполнить построения в соответствии с рис. 3.5:
1. Открыть файл «Чертеж 1» и сразу, не выполняя каких_ либо действий, сохранить его под именем «Чертеж 2». При этом первоначальные построения будут храниться в файле «Чертеж 1» и к ним всегда можно будет вернуть_ ся в случае потери текущей информации.

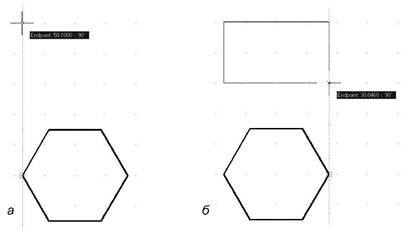

Рис. 3.5. Вычерчивание элементов чертежа с использованием объектной привязки
36 Создаем чертежи на компьютере в AutoCAD 2007/2008
Рис. 3.6. Вычерчивание прямоугольника с использованием объектной привязки
