Ключевых положения

Цель работы

Содержание отчета

Лабораторное задание

Домашнее задание

1 Теоретически подготовиться за литературой [1–3, 10], выучить нормы освещенности для разных видов работ.

2 Избрать необходимую освещенность Е и КЕО для аудитории вуза.

3 Вычислить необходимую площадь окон при боковом освещении соответственно с исходными данными таблицы 4.1.

4 Вычислить количество светильников для той же аудитории за параметрами h, ν, n (табл. 4.1) и потребляемую мощность в два способа для люминесцентных ламп типу ЛДЦ и ЛБ.

5 Сформулировать выводы и навести рисунок размещения светильников в аудитории.

6 Подготовиться к обсуждению по ключевым вопросам.

Таблица 4.1 – Исходные данные для выполнения домашнего задания

Номер варианта
Длина, м
Ширина, м
h	0,51	0,5	0,49	0,48	0,47	0,46	0,45	0,44	0,43	0,42
Ν	0,8	0,81	0,82	0,83	0,84	0,85	0,86	0,87	0,88	0,89
n

Выучить влияние разнообразных факторов на освещенность рабочей поверхности при естественном и искусственном освещении.

Снять зависимость освещенности от:

– высоты осветительной установки над рабочим местом (столом);

– от расстояния от рабочего стола к окну;

– от прозрачности окна;

– от коэффициента отразимости поверхности.

Методика выполнения лабораторного задания следующая:

1 Ознакомиться с оборудованием (ПЕОМ) на рабочем месте.

2 Осуществить запуск лабораторной работы: дважды нажать ярлык Определения освещенности на рабочем столе (экране) ПЕОМ левой клавишей манипулятора типа "мышь" (дальше – " мышь").

Ознакомиться с виртуальным макетом оборудования.

3 Ввести исходные данные соответственно с таблицей 5.1:

– время суток: утро (р), день (д), вечер (в), ночь (н);

– тип лампы: люминесцентная (л) или накаливание (р) и ее мощность;

– положение стола;

– коэффициент отразимости поверхности;

– прозрачность окна;

– высота осветительной установки над рабочим столом.

Таблица 5.1 – Исходные данные для выполнения лабораторного задания

Номер варианта
Время суток	р	д	в	Н	р	д	в	н	Р	д
Тип лампы	л	Р	л	Р	л	р	л	р	Л	р
Мощность, Вт
Стол, м	-1,5	-1,3	-1,0		1,0	1,3	1,5	1,7	2,0	2,5
Коеф. видбитка
Прозрачность, %
Высота, м

Для введения исходных данных используются соответствующие (одноименные) клавиши. Управление осуществляется нажатием левой клавиши "мыши".

Для измерения освещенности используется прибор – люксметр Ю116 (Ю117), который на виртуальном макете обозначен точкой синего цвета в центре рабочего стола. Показ освещенности отбивается в правом нижнем поле "Освещенность".

Внешний вид экрана (интерфейса) при проведении экспериментов приведено на рис. 5.1.

4 Установить неизменные для всех экспериментов исходные данные: тип лампы и ее мощность.

5 Снять зависимость освещенности Е (лк) от высоты осветительной установки над рабочим местом (столом) за фиксированных: положения стола, прозрачности окна и коэффициента отразимости поверхности.

Для этого необходимо:

– выставить рабочий стол в положение "0 метров" так, чтоб люксметр не очутился в зоне действия прямого естественного освещения (рис. 5.1);

– установить фиксированные исходные данные: прозрачность окна и коэффициент отразимости поверхности;

– последовательно изменяя высоту светильника над столом от 50 к 230 см

(с шагом 20 см), записать полученые значение освещенности.

6 Снять зависимость освещенности Е (лк) от расстояния от рабочего стола к окну за фиксированных: высоты осветительной установки над рабочим столом, прозрачности окна и коэффициента видбитка поверхности.

Для этого необходимо:

– выставить исходные фиксированные данные;

– последовательно изменяя положение рабочего стола от "-2 м" до "4 м"

с шагом 0,5 м, записать полученые значение освещенности.

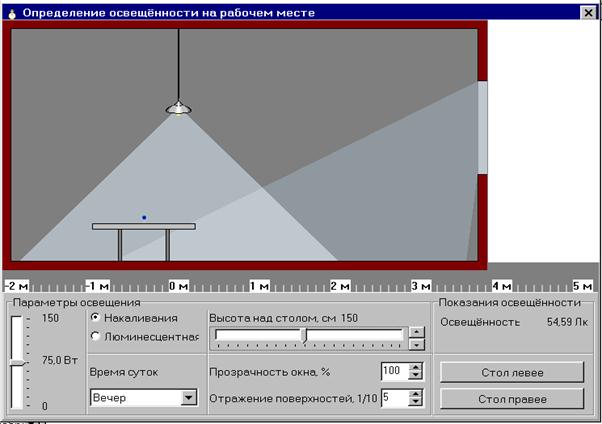

Рисунок 5.1 – Внешний вид экрана при проведении эксперимента

7 Снять зависимость освещенности Е (лк) от прозрачности окна за фиксированных: высоты осветительной установки над рабочим столом, расстояния от рабочего стола к окну и коэффициенту отразимости поверхности.

Для этого необходимо:

– выставить исходные фиксированные данные;

– последовательно изменяя прозрачность окна от 0% до 100% с шагом

10%, записать полученыезначение освещенности.

8 Снять зависимость освещенности Е (лк) от коэффициента отразимости поверхности за фиксированных: высоты осветительной установки над рабочим столом, расстояния от рабочего стола к окну и прозрачности окна.

Для этого необходимо:

– выставить исходные фиксированные данные;

– последовательно изменяя коэффициент отразимости поверхности от "условного 0" к "условным 1000" с шагом "100", записать полученые значение освещенности.

Отчет должен отбить такие вопросы:

– цель работы;

– результаты выполнения домашнего задания: вычисление площади окон, количества светильников для аудитории и рисунок их размещения в аудитории;

– результаты измерений и графики зависимостей в соответствии с требованиями лабораторного задания;

– выводы по всем пунктам работы;

– дата и подпись студента.

Лабораторная работа № 4

СНЯТИЕ СТАТИЧЕСКИХ ЗАРЯДОВ ИЗ КОНДЕНСАТОРОВ

Изучения причин, которые влияют на сохранение остаточного заряда и эффективности действия разных кругов, которые устраняют остаточные заряды на конденсаторах мощной емкости.

Поражение человека электрическим током может происходить при однополюсном прикосновении к проводам сети с изолированной нейтраллю за опору изоляции, что она удовлетворяет нормам, но при значительной емкости фаз относительно земли. Величина емкости зависит преимущественно от конструкции (кабельная или воздушная) и длины сети. Если допустить, что равномерно распределенную всей длиной сети емкость фаз относительно земли сосредоточена в одном месте, то ток, что проходит через тело человека при прикосновении к одной из фаз, определяется формулой

, (2.1)

где Uф, Uл – соответственно фазовое и линейное напряжение (Uф = 220 В, Uл = 380 В);

f – частота сети (в данном случае f = 50 Гц);

– круговая частота переменного тока (( =22 f);

С – емкость фаз относительно земли:

* емкость кабеля напряжением до 1000 В составляет (0,1...0,45)·10-6 Ф/км;

* емкость кабеля напряжением 3...6 кВ – (0,2...0,4)·10-6 Ф/км;

* емкость воздушной линии – 0,0045·10-8... 0,005·10-6 Ф/км;

Rл = 1 кОм – сопротивление тела человека.

Учитывая сопротивление изоляции проводов rіз, достаем емкостный ток через тело человека

(2.2)

Сети, которые имеют большую емкость, есть слишком опасные и даже после выключения их из источника тока. Прикосновение до проводов таких сетей есть эквивалентный касательные к обкладкам заряженного конденсатора. Устранить опасность поражения емкостным током после снятия напряжения можно заземлением проводов сети через разрядные резисторы. Наиболее часто обслуживающий персонал средств связи имеет дело с устройствами, где имеющиеся сосредоточенные емкости фильтров питания, например: блок электропитания передатчика, система питания мощных усилителей городской радиотрансляционной сети и тому подобное. Работы из устранений неисправностей в таких устройствах осуществляются после разрядки конденсаторов фильтра, которые нельзя запирать перемычкой после выключения, потому что через большие разрядные токи мгновенно выделяется большое количество тепла, что приводит к выходу из строя конденсаторов. Конденсаторы разряжаются лишь через разрядные резисторы.

Сопротивление разрядного резистора определяется соотношением

Rp = [2,3Cф lg(Uроб / Uприп)] ^-1 t, (2.3)

где t < 3 (3 – необходимое время разрядка, с);

Uроб – рабочее остаточное напряжение на конденсаторе фильтра после выключения выпрямителя;

Uприп = 12 или 42 В – допустимое напряжение прикосновения.

В соответствии с ГОСТ 12.1.038–82 ССБТ "Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов", высоковольтные конденсаторы мощной емкости должны храниться закороченными для устранения приведенных потенциалов и возобновления заряда за счет диэлектрического гистерезису.
